Voss
Votla spojka 10S R3/8 - Voss RSWS10SR38
Šifra SKU: 30786 MPN: RSWS10SR38
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 500 BAR
Opis izdelka

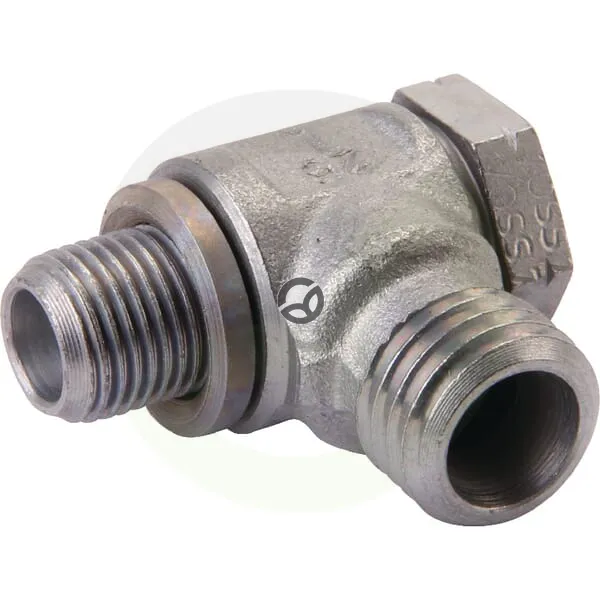

Votla spojka je hidravlični kolenski priključek za cev premera 10 mm z navojem R3/8. Na eni strani ima votli vijak, na drugi pa priključek z rezalnim obročem, zato omogoča povezavo hidravličnih cevi v kompaktni 90° izvedbi. Serija S, kovinsko tesnilo in delovni tlak do 500 bar so primerni za zahtevnejše hidravlične sklope. Ključa sta 22 in 24 mm.
Prikaži vse →

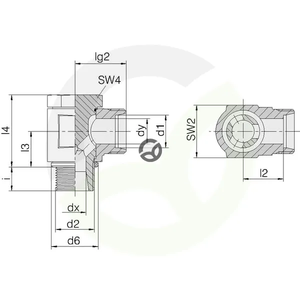

Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Kovina
- Notranji premer (mm)
- 7 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - navoji na colo
- 19
- Povezava 1 - razdalja od sredine do konca (mm)
- 35 mm
- Povezava 1 - tip
- Votli vijak
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 22 mm
- Povezava 2 - dolžina (mm)
- 32.5 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 2 - velikost ključa (mm)
- 24 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
