Voss
Votla spojka 12L M16 - Voss RSWS12LM16WD
Šifra SKU: 30414 MPN: RSWS12LM16WD
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Kovina, Sintetični elastomer
Opis izdelka

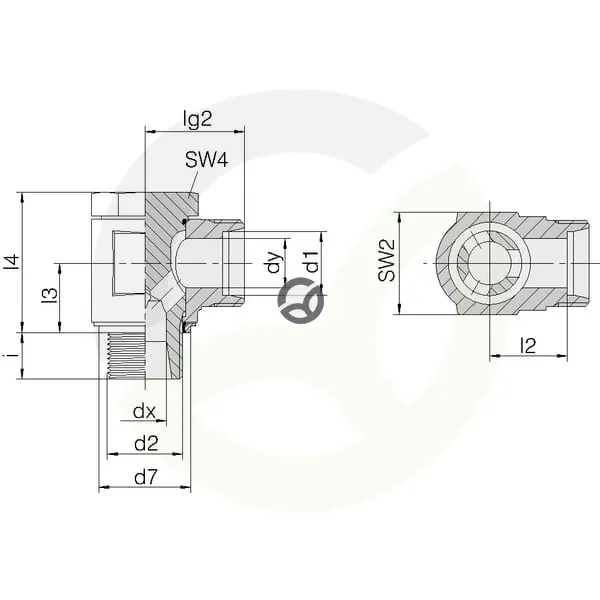

Votla hidravlična spojka Voss je koleno z dvema priključkoma za povezavo v hidravličnih napeljavah. Na eni strani ima metrični moški navoj M16 x 1,5 z votlim vijakom in dolžino navoja 12 mm, na drugi strani pa priključek za cev Ø12 mm z rezalnim obročem. Spojka je namenjena zanesljivi povezavi hidravličnih cevi pri delovnem tlaku do 400 bar, za privijanje pa sta predvidena ključa 22 in 24 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Kovina, Sintetični elastomer
- Notranji premer (mm)
- 10 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - razdalja od sredine do konca (mm)
- 33 mm
- Povezava 1 - tip
- Votli vijak
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 21.9 mm
- Povezava 2 - dolžina (mm)
- 32.5 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - razdalja od sredine do konca (mm)
- 16 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 24 mm
- Premer cevi (mm)
- 12 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- LL L S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
