Voss
Votla spojka 12L M16 - Voss RSWV12LM16
Šifra SKU: 30602 MPN: RSWV12LM16
Specifikacije
- A - Povezava 2 - Tip
- Votlo
- D - Povezava 1 - velikost ključa (mm)
- 22 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 33 mm
Opis izdelka

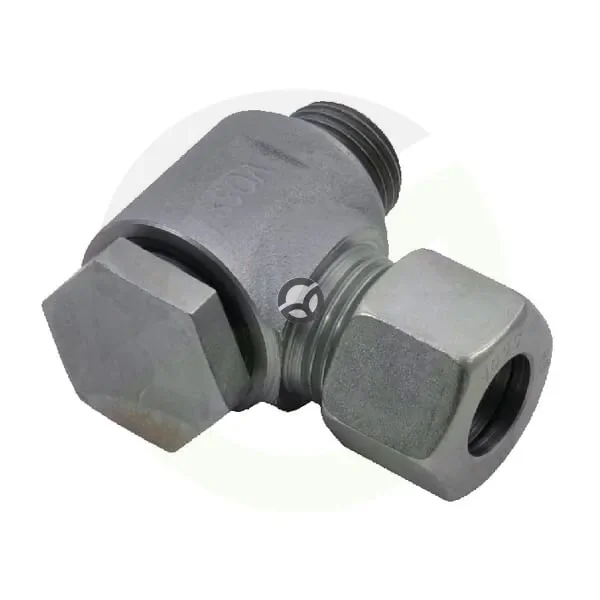

Votla hidravlična spojka v izvedbi 90° koleno je namenjena povezavi cevi premera 12 mm v sistemih s serijo 12L. Ima priključek z rezalnim obročem in metričnim moškim navojem M16x1,5, drugi priključek pa je votli metrični moški navoj. Spojka omogoča kompaktno vgradnjo, obe strani pa sta pripravljeni za ključ 22 mm. Primerna je za hidravlične povezave z delovnim tlakom do 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Votlo
- D - Povezava 1 - velikost ključa (mm)
- 22 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 33 mm
- L3 - Dolžina (mm)
- 38.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Kovina
- Mera od centra do vstavka C (mm)
- 16.5 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S3 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 12L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
