Voss

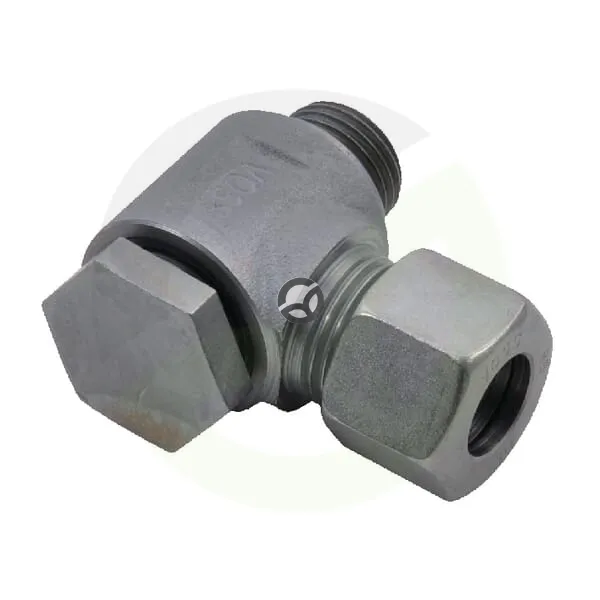

Votla spojka 16S M22 - Voss RSWV16SM22
Šifra SKU: 30633 MPN: RSWV16SM22
Specifikacije
- A - Povezava 2 - Tip
- Votlo
- D - Povezava 1 - velikost ključa (mm)
- 27 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 41 mm
Opis izdelka
Votla kolenasta hidravlična spojka serije 16S je namenjena povezavi cevi s premerom 16 mm preko rezalnega obroča in metričnega navoja M22x1,5. Izvedba 90° z moškim priključkom in kovinskim tesnilom je primerna za kompaktne hidravlične povezave. Maksimalni delovni tlak znaša 400 bar, za montažo pa so pomembne tudi mere ključev 27, 30 in šestkotnik 36 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Votlo
- D - Povezava 1 - velikost ključa (mm)
- 27 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 41 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 21.5 mm
- L3 - Dolžina (mm)
- 47 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Kovina
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 16 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 16 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 36 mm
- S3 - Povezava 2 - velikost ključa (mm)
- 30 mm
- Serija
- 16S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
