Walterscheid
Vreteno Poteznica - Walterscheid 1309686
Šifra SKU: 45154 MPN: 1309686
Specifikacije
- B - Širina glave (dolžina luknje) (mm)
- 51 mm
- D - Premer odprtine (mm)
- 25.4 mm
- G - Premer navoja
- M30
- G - Smer navoja
- Desna
- G - Vrsta navoja
- Metrični
Opis izdelka

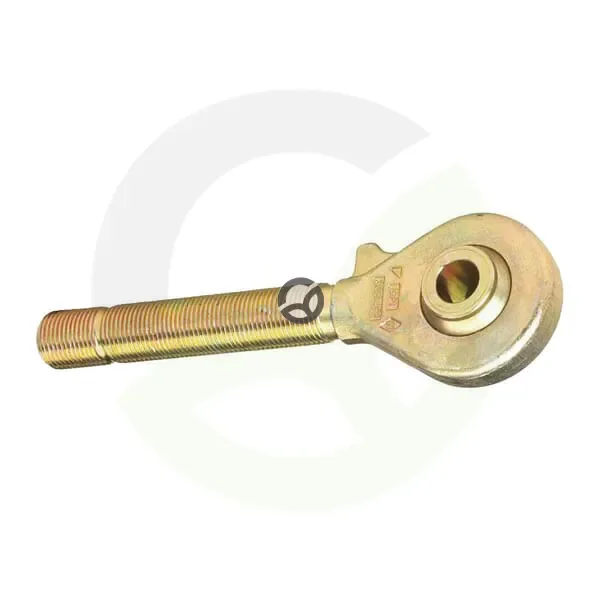

Vreteno za poteznico Walterscheid 1309686 je rezervni del za priklop strojev in zamenjavo obrabljenega vretena. Izvedba s krogljico ima desni metrični navoj s korakom 3,5 mm, delovno dolžino 270 mm in dolžino navoja 165 mm. Širina glave je 51 mm, premer odprtine 25,4 mm, razdalja med središčem luknje in priključnim zatičem pa 60 mm.
Prikaži vse →
Tehnične specifikacije
- B - Širina glave (dolžina luknje) (mm)
- 51 mm
- D - Premer odprtine (mm)
- 25.4 mm
- G - Premer navoja
- M30
- G - Smer navoja
- Desna
- G - Vrsta navoja
- Metrični
- Korak navoja (mm)
- 3.5 mm
- L - Delovna dolžina (mm)
- 270 mm
- L1 - Razdalja med središčem luknje in priključnim zatičem (mm)
- 60 mm
- L2 - Dolžina navoja (mm)
- 165 mm
- R - Polmer od sredine luknje do konca (mm)
- 37.5 mm
- Tip
- Krogljica
Reference:
- Spletna referenca
- 1309686
