Voss

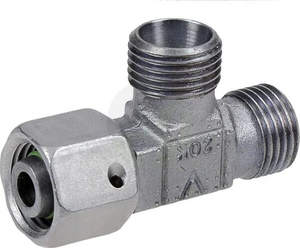

Vrtljiv T-kos F-M-M 10L - Voss ELSD10L
Šifra SKU: 19323 MPN: ELSD10L
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 15 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 29 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 30 mm
Opis izdelka
Vrtljiv T-kos je hidravlični priključek v izvedbi F-M-M za cevi s premerom 10 mm in metrični navoj. Spada v serijo L, ima vrtljivo matico na enem priključku, tesnilni obroč iz NBR pa pomaga pri zanesljivem tesnjenju. Primeren je za vijačne hidravlične spojke in delovne tlake do 500 bar, zato je uporaben pri kompaktnih hidravličnih povezavah.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 15 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 29 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 30 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 6 mm
- Notranji premer tesnilnega obroča (mm)
- 8.5 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - dolžina (mm)
- 40 mm
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer navoja
- M16
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Višina telesa (mm)
- 17 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- L
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
