Voss

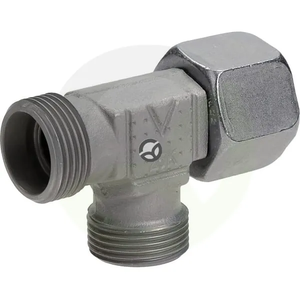

Vrtljiv T-kos F-M-M 15L - Voss ELSD15L
Šifra SKU: 19448 MPN: ELSD15L
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 21 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 32.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 36 mm
Opis izdelka
Vrtljiv T-kos za hidravliko je spojni element za razvod in povezovanje hidravličnih cevi ali cevnih vodov. Izvedba F-M-M s tremi metričnimi priključki omogoča zanesljivo vgradnjo v cevni sistem, serija L pa je primerna za cevi s premerom 15 mm. Spojka ima tesnilo iz NBR in je namenjena delu pri tlaku do 400 bar. Zaradi vrtljive matice je montaža lažja, ključni del pa je velikosti 27 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 21 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 32.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 36 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 10 mm
- Notranji premer tesnilnega obroča (mm)
- 13 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - dolžina (mm)
- 46 mm
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer navoja
- M22
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 15 mm
- S1 - Višina telesa (mm)
- 19 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- L
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
