Voss
Vrtljiv T-kos F-M-M 20S - Voss ELSD20S
Šifra SKU: 19356 MPN: ELSD20S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.4 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 26.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 44.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 48 mm
Opis izdelka

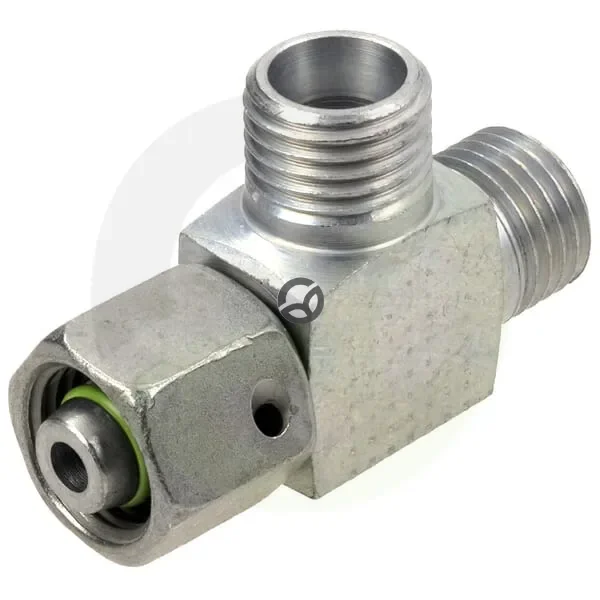

Vrtljiv T-kos za hidravlične cevne povezave je priključek Voss tipa T s tremi priključki, namenjen razvejitvi ali povezavi cevi v hidravličnem sistemu. Primeren je za cev s premerom 20 mm, ima dva moška metrična navoja in vrtljivo žensko matico, navojni korak je 2 mm, za zatesnitev pa skrbi NBR tesnilo. Konstrukcija je zasnovana za delovni tlak do 420 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.4 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 26.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 44.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 48 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 14 mm
- Notranji premer tesnilnega obroča (mm)
- 17.3 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - dolžina (mm)
- 65 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer navoja
- M30
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 20 mm
- S1 - Višina telesa (mm)
- 27 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 36 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
