Voss
Vrtljiv T-kos F-M-M 35L - Voss ELSD35L
Šifra SKU: 19311 MPN: ELSD35L
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.5 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 34.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 51 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 56 mm
Opis izdelka

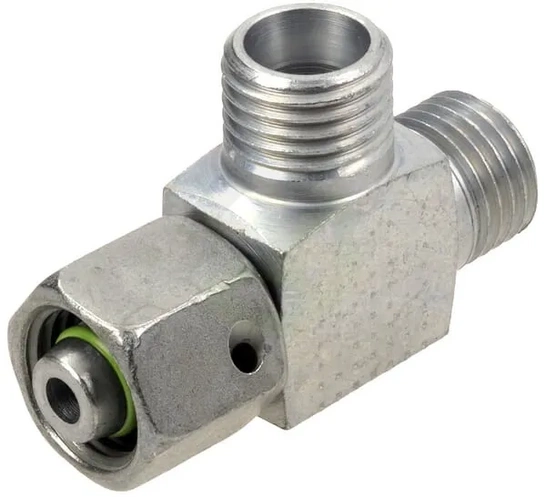

Vrtljiv hidravlični T-kos Voss je namenjen razvodu hidravličnih vodov pri cevi premera 35 mm. Izvedba s tremi priključki ima dva moška metrična navoja in en ženski vrtljivi priključek, zato olajša sestavo in priklop cevi v T-razvejitvi. Tesnilo iz NBR zagotavlja zanesljivo tesnjenje, serija L pa je primerna za sisteme z delovnim tlakom do 250 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.5 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 34.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 51 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 56 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 28 mm
- Notranji premer tesnilnega obroča (mm)
- 32.5 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer navoja
- M45
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M45
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - dolžina (mm)
- 68.5 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer navoja
- M45
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 35 mm
- S1 - Višina telesa (mm)
- 41 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 50 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 50 mm
- Serija
- L
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
