Voss

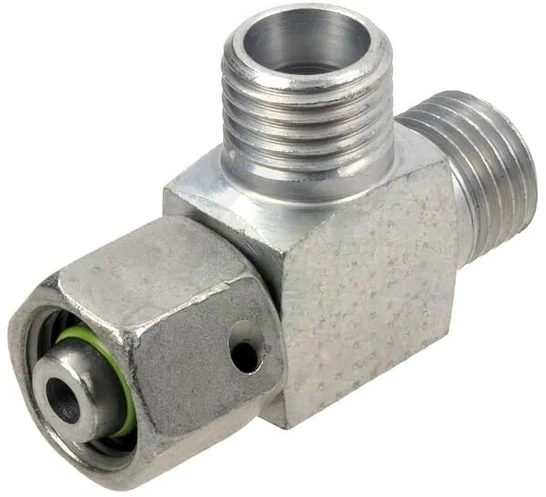

Vrtljiv T-kos F-M-M 38S - Voss ELSD38S
Šifra SKU: 19406 MPN: ELSD38S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.5 mm

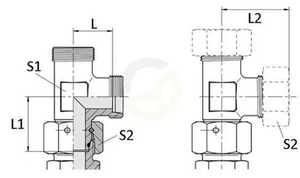

- L - Povezava 3 - razdalja od sredine do konca (mm)
- 41 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 63 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 72 mm
Opis izdelka
Vrtljiv T-kos za hidravlične cevi je tridelni priključek serije S z izvedbo F-M-M in metričnim navojem. Namenjen je cevnemu priključevanju v hidravličnih sistemih, kjer je na tretji povezavi uporabljena vrtljiva matica. Primeren je za cev premera 38 mm, maksimalni delovni tlak pa znaša 400 bar. Tesnilni obroč je iz nitrilne gume NBR, kar dopolnjuje izvedbo za hidravlične spoje.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.5 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 41 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 63 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 72 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 30 mm
- Notranji premer tesnilnega obroča (mm)
- 35 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer navoja
- M52
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M52
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - dolžina (mm)
- 89 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer navoja
- M52
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 38 mm
- S1 - Višina telesa (mm)
- 50 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 60 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 50 mm
- Serija
- S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
