Voss
Vrtljiv votli vijak 10S R3/8 - Voss DGWEV10SR38
Šifra SKU: 18793 MPN: DGWEV10SR38
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 47 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L - Razdalja priključkov (mm)
- 18 mm
Opis izdelka
Vrtljiv votli vijak je hidravlični priključek v obliki kolena z dvema navojnima priključkoma. Namenjen je cevi premera 10 mm, glavni navoj pa je R3/8. Spada v serijo 10S, dolžina znaša 47 mm, pri montaži pa sta predvideni ključa 23 in 22 mm. Delovni tlak je do 400 bar, pretok pri 2 barih pa 40 l/min, zato je primeren za kompaktne hidravlične spoje v cevnih vodih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 47 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L - Razdalja priključkov (mm)
- 18 mm

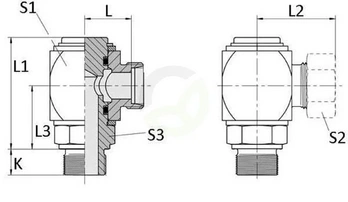

- L3 - Razdalja od sredine do vstavka (mm)
- 26.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - premer (cola)
- 3/8 Inch
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip navoja
- BSP
- Premer cevi (mm)
- 10 mm
- Pretok pri 2 Barih (l/min)
- 40 l/min
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 23 mm
- Serija
- 10S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852, DIN 259
