Voss
Vrtljiv votli vijak 12L M16 - Voss DGWEV12LM16WD
Šifra SKU: 18794 MPN: DGWEV12LM16WD

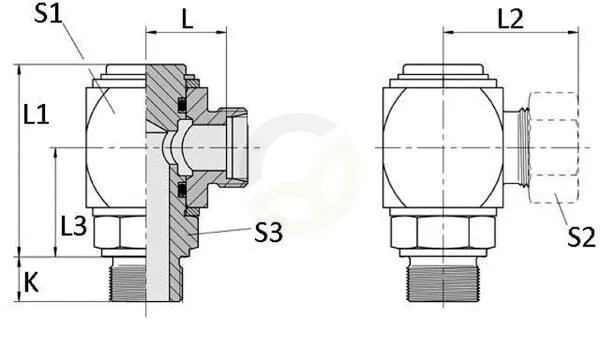

Specifikacije
- A - Povezava 2 - Tip
- Navoj
- dx - Notranji premer (mm)
- 21.9 mm
- K - Povezava 1 - dolžina navoja (mm)
- 21 mm
- L - Razdalja priključkov (mm)
- 20 mm
- L1 - Dolžina (mm)
- 47.5 mm
Opis izdelka
Vrtljiv votli vijak 12L M16 je kotni hidravlični priključek za povezavo cevi s premerom 12 mm v sistemih z navojem M16x1,5. Izvedba serije 12L in oblika kolena z 2 priključkoma sta primerna za vgradnjo v omejenem prostoru, delovni tlak do 250 bar pa omogoča uporabo v zahtevnejših hidravličnih linijah. Skupna dolžina je 47,5 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- dx - Notranji premer (mm)
- 21.9 mm
- K - Povezava 1 - dolžina navoja (mm)
- 21 mm
- L - Razdalja priključkov (mm)
- 20 mm
- L1 - Dolžina (mm)
- 47.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 34.5 mm
- L3 - Razdalja od sredine do vstavka (mm)
- 27 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Navoj
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 24 mm
- Serija
- 12L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852, DIN 259
