Voss
Vrtljiv votli vijak 20S M27 - Voss DGWEV20SM27
Šifra SKU: 18878 MPN: DGWEV20SM27
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L - Razdalja priključkov (mm)
- 26 mm
- L1 - Dolžina (mm)
- 65.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 47.5 mm
Opis izdelka

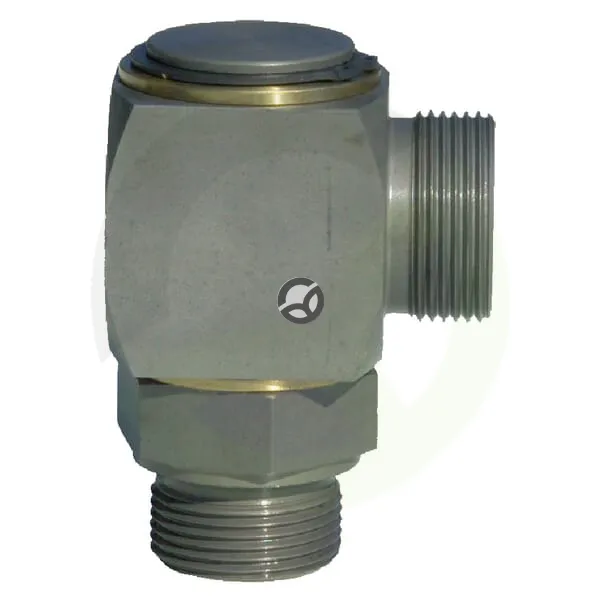

Vrtljiv votli vijak serije 20S je hidravlični priključek v izvedbi kolena z dvema navojnima priključkoma. Namenjen je povezavi cevnih vodov s premerom 20 mm, pri čemer navoj M27x2 in največji delovni tlak 400 bar omogočata uporabo v zahtevnejših hidravličnih sistemih. Zaradi vrtljive izvedbe in kompaktnih mer je primeren za vgradnjo tam, kjer je prostora malo.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L - Razdalja priključkov (mm)
- 26 mm
- L1 - Dolžina (mm)
- 65.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 47.5 mm
- L3 - Razdalja od sredine do vstavka (mm)
- 38 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Navoj
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M27
- Premer cevi (mm)
- 20 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 41 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 32 mm
- Serija
- 20S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852, DIN 259
