Voss
Vrtljiv votli vijak 20S R3/4 - Voss DGWEV20SR34WD
Šifra SKU: 18780 MPN: DGWEV20SR34WD
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 64 mm
- ISO standard
- ISO 228

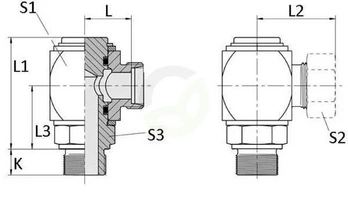

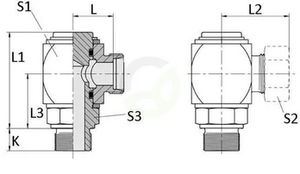

- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L - Razdalja priključkov (mm)
- 28 mm
Opis izdelka

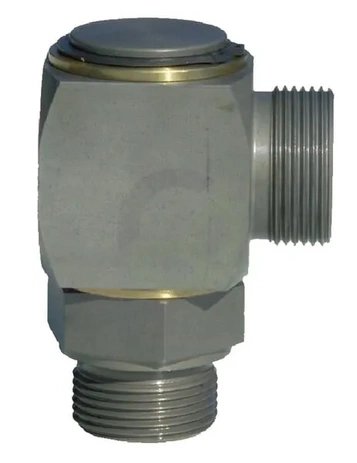

Vrtljiv votli vijak Voss 20S je hidravlični kotni priključek z navojem R3/4 in priključkom za cev premera 20 mm. Izvedba s 90° kolenom in dvema navojnima priključkoma omogoča kompaktno povezavo v hidravličnih sistemih. Izdelek je namenjen za delovni tlak do 250 bar, pretok pri 2 barih je 40 l/min, skupna dolžina pa 64 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 64 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L - Razdalja priključkov (mm)
- 28 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 49.5 mm
- L3 - Razdalja od sredine do vstavka (mm)
- 35.5 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - premer (cola)
- 3/4 Inch
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip navoja
- BSP
- Premer cevi (mm)
- 20 mm
- Pretok pri 2 Barih (l/min)
- 40 l/min
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 45 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 36 mm
- Serija
- 20S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852, DIN 259
