Voss

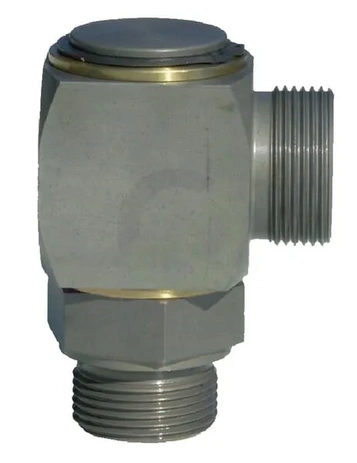

Vrtljiv votli vijak 22L R3/4 - Voss DGWEV22LR34
Šifra SKU: 18805 MPN: DGWEV22LR34
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 65.5 mm
- ISO standard
- ISO 228

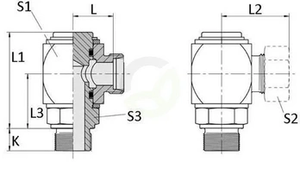

- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L - Razdalja priključkov (mm)
- 27 mm
Opis izdelka
Vrtljiv votli vijak za hidravlične cevne povezave serije 22L je kolenski priključek z dvema navojema in premerom cevi 22 mm. Namenjen je vgradnji v hidravlične sisteme, kjer je potreben vrtljiv priklop in kompaktna 90° izvedba. Ima dolžino 65,5 mm, dolžino navoja 16 mm ter največji delovni tlak 100 bar. Pri 2 barih omogoča pretok 40 l/min, zato je primeren za zanesljivo povezovanje cevi in priključkov v hidravliki.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 65.5 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L - Razdalja priključkov (mm)
- 27 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 43 mm
- L3 - Razdalja od sredine do vstavka (mm)
- 38 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - premer (cola)
- 3/4 Inch
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip navoja
- BSP
- Premer cevi (mm)
- 22 mm
- Pretok pri 2 Barih (l/min)
- 40 l/min
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 41 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 32 mm
- Serija
- 22L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852, DIN 259
