WWE 2380 - L: 1010 mm - Hitro-odklopne vilice - Širokokotni kardan - Walterscheid 1610120
Šifra SKU: 4155 MPN: 1610120
Specifikacije
- Koda velikosti
- WWE 2380
- Maks. delovni kot (°)
- 20 °
- Maks. dolžina gredi (mm)
- 1385 mm
- Maks. kot (°)
- 80 °
- Min. dolžina gredi (mm)
- 1010 mm
Opis izdelka

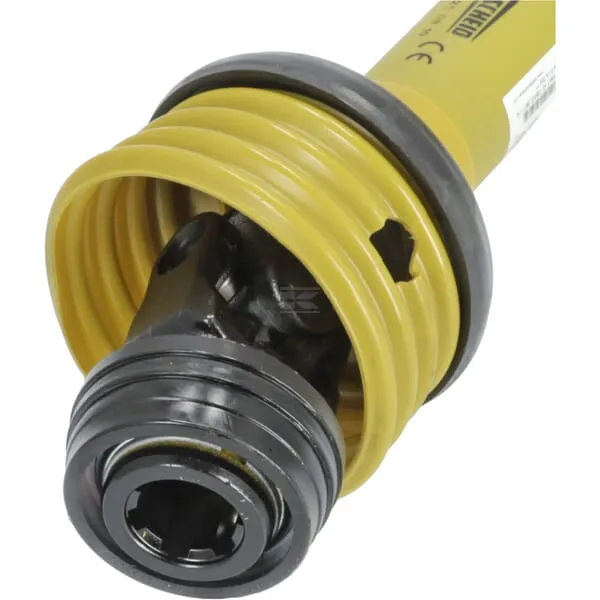

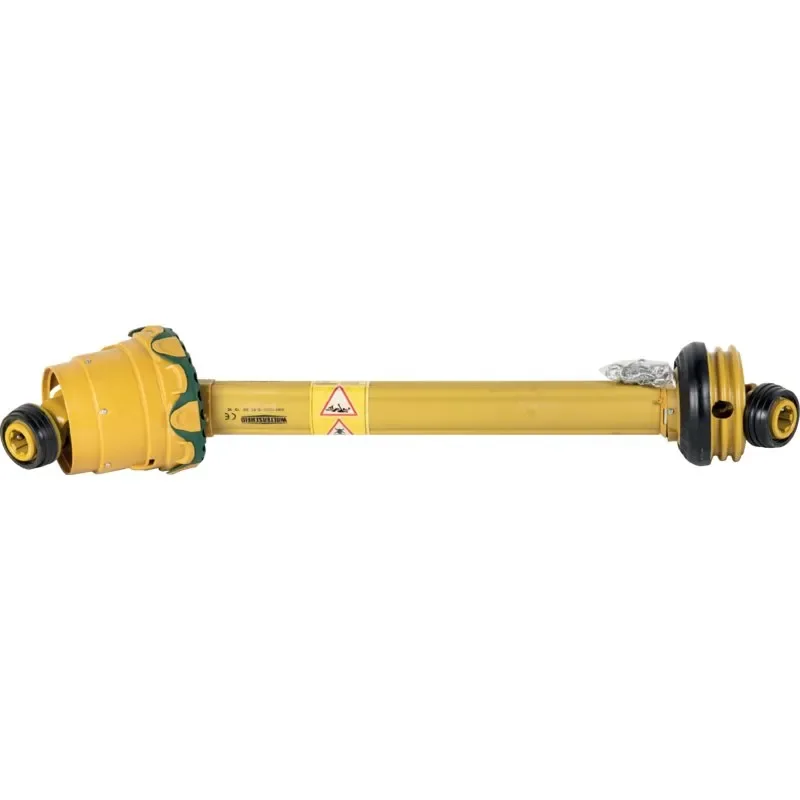

Širokokotni kardan Walterscheid WWE 2380 je standardna pogonska gred z ASGE hitro-odklopnimi vilicami in zaklepnim obročem na obeh straneh. Ima 6-zobni priklop, zunanjo gred 1G s premerom 48 mm in notranjo gred 0vGA s premerom 40 mm. Nastavljiva dolžina je od 1010 do 1385 mm, največja delovna hitrost pa 1000 obr./min, dovoljen delovni kot pa do 20°. Primeren je za prenos moči med traktorjem in strojem, z močjo do 38 KM pri 540 obratih in 60 KM pri 1000 obratih.
Prikaži vse →
Tehnične specifikacije
Dimenzije:
- Koda velikosti
- WWE 2380
- Maks. delovni kot (°)
- 20 °
- Maks. dolžina gredi (mm)
- 1385 mm
- Maks. kot (°)
- 80 °
- Min. dolžina gredi (mm)
- 1010 mm
- Širokokotni zglob na obeh straneh
- Ne

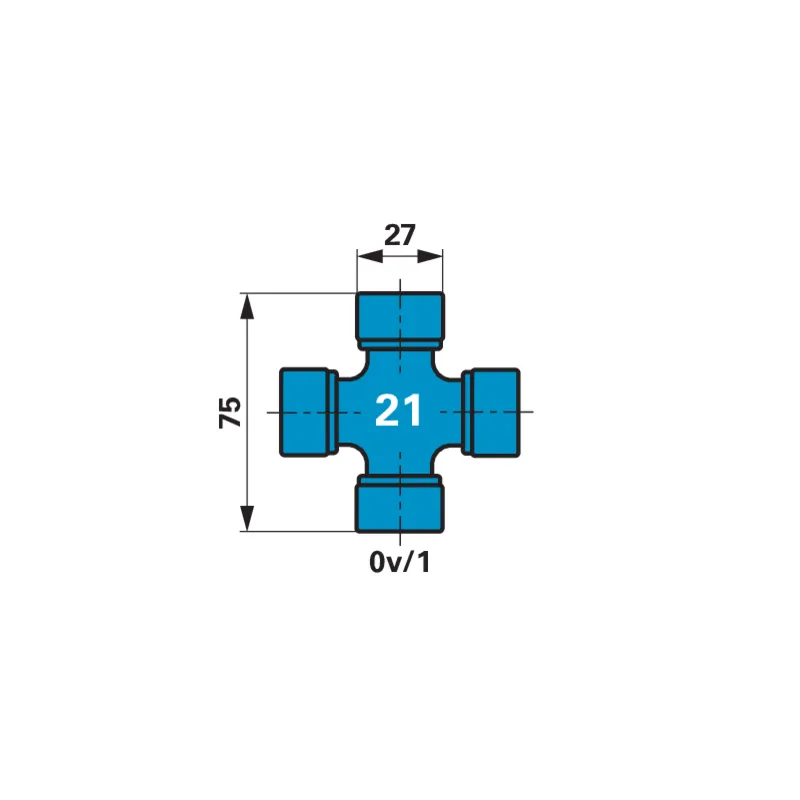

Dimenzije križa (stran stroja):
- Dolžina križa - kratka (stran stroja) (mm)
- 75 mm
- Premer križa - kratki (stran stroja) (mm)
- 27 mm

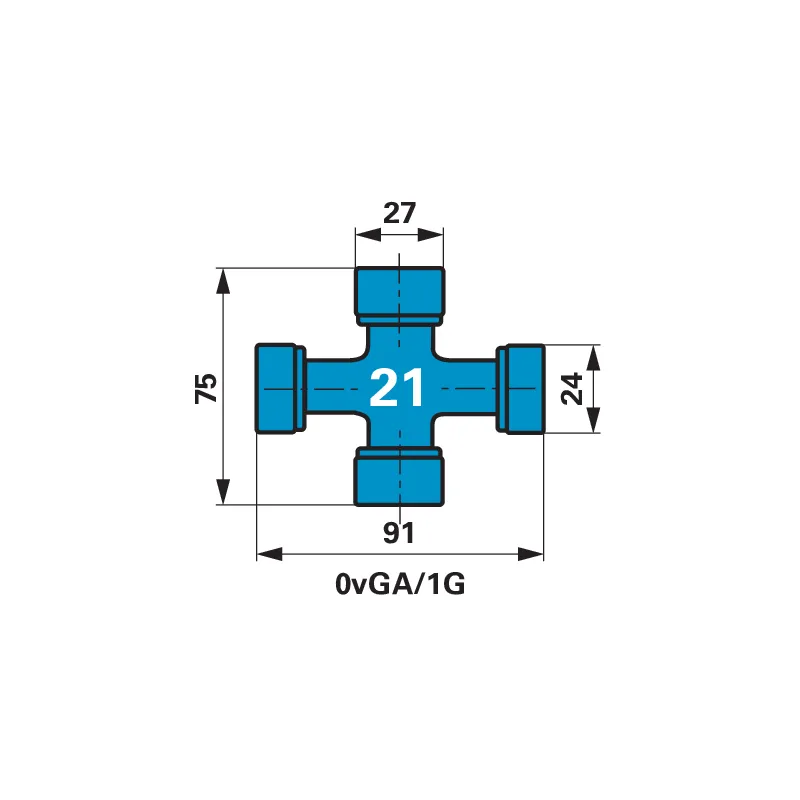

- Dolžina križa - dolga (stran traktorja) (mm)
- 91 mm
- Dolžina križa - kratka (stran traktorja) (mm)
- 75 mm
- Premer križa - dolgi (stran traktorja) (mm)
- 24 mm
- Premer križa - kratki (stran traktorja) (mm)
- 27 mm
Povezava (stran stroja):
- Model vilic (stran stoja)
- ASGE
- Število zobov (stran stroja)
- 6
- Tip oblike vilic (stran stroja)
- Hitro-odklopne vilice
- Zaklepni mehanizem (stran stroja)
- Zaklepni obroč
Povezava (stran traktorja):
- Model vilic (stran traktorja)
- ASGE
- Število zobov (stran traktorja)
- 6
- Tip oblike vilic (stran traktorja)
- Hitro-odklopne vilice
- Zaklepni mehanizem (stran traktorja)
- Zaklepni obroč
Zunanja cev (stran stroja):
- Debelina zunanje gredi (mm)
- 2.7 mm
- Premer zunanje gredi (mm)
- 48 mm
- Tip zunanje gredi
- 1G

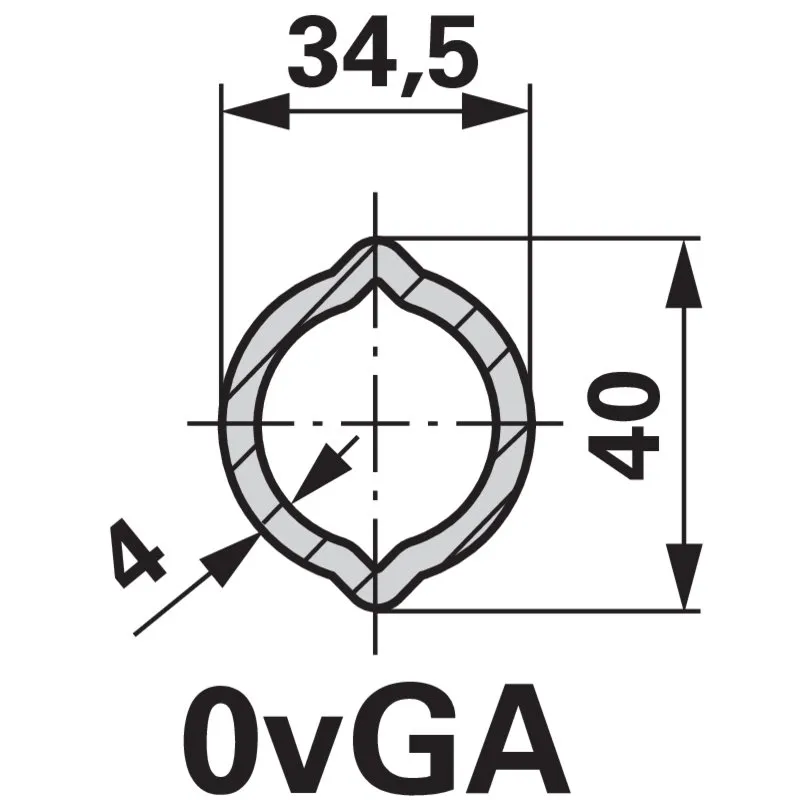

Notranja cev (stran traktorja):
- Debelina notranje gredi (mm)
- 4 mm
- Premer notranje gredi (mm)
- 40 mm
- Tip notranje gredi
- 0vGA
Rotacija:
- Maks. hitrost vrtenja (obr./min)
- 1000 rpm
- Maks. moč na 1000 obratih (KM)
- 60 hp
- Maks. moč na 540 obratih (KM)
- 38 hp
Ostalo:
- Maks. statični navor (Nm)
- 2500 Nm
- Oblika profila gredi
- Limona
- Serija
- Standard
- Tip varovala
- STF15
Reference:
- Walterscheid
- 1610120
