Walterscheid

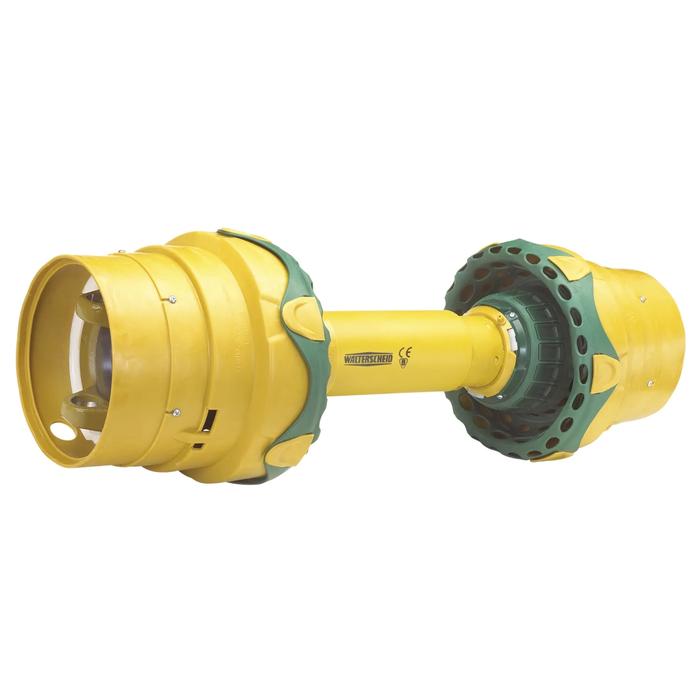

WWZ 2280 - L: 860 mm - Brez zunanjih vilic - Širokokotni kardan - Walterscheid 1800129
Šifra SKU: 4153 MPN: 1800129
Specifikacije
- Koda velikosti
- WWZ 2280
- Maks. delovni kot (°)
- 25 °
- Maks. dolžina gredi (mm)
- 1630 mm
- Maks. kot (°)
- 80 °
- Min. dolžina gredi (mm)
- 1210 mm
Opis izdelka
Širokokotni kardan Walterscheid WWZ 2280 je kardanska gred s širokokotnim zglobom na obeh straneh, namenjena prenosu moči pri kmetijskih strojih. Izvedba serije Standard ima profil gredi v obliki limone, varovalo STF15 in največ 1000 vrt./min. Ustreza moči do 27 KM pri 540 obratih oziroma do 42 KM pri 1000 obratih, največji statični navor pa je 1750 Nm. Dolžina L je 860 mm.
Prikaži vse →
Tehnične specifikacije
Dimenzije:
- Koda velikosti
- WWZ 2280
- Maks. delovni kot (°)
- 25 °
- Maks. dolžina gredi (mm)
- 1630 mm
- Maks. kot (°)
- 80 °
- Min. dolžina gredi (mm)
- 1210 mm
- Širokokotni zglob na obeh straneh
- Da
Dimenzije križa (stran stroja):
- Dolžina križa - dolga (stran stroja) (mm)
- 76 mm
- Dolžina križa - kratka (stran stroja) (mm)
- 61 mm
- Premer križa - dolgi (stran stroja) (mm)
- 22 mm
- Premer križa - kratki (stran stroja) (mm)
- 24 mm
- Dolžina križa - dolga (stran traktorja) (mm)
- 76 mm
- Dolžina križa - kratka (stran traktorja) (mm)
- 61 mm
- Premer križa - dolgi (stran traktorja) (mm)
- 22 mm
- Premer križa - kratki (stran traktorja) (mm)
- 24 mm

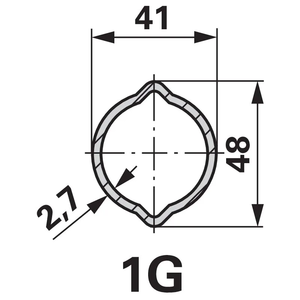

Zunanja cev (stran stroja):
- Debelina zunanje gredi (mm)
- 2.7 mm
- Premer zunanje gredi (mm)
- 48 mm
- Tip zunanje gredi
- 1G
Notranja cev (stran traktorja):
- Debelina notranje gredi (mm)
- 4 mm
- Premer notranje gredi (mm)
- 40 mm
- Tip notranje gredi
- 0vGA
Rotacija:
- Maks. hitrost vrtenja (obr./min)
- 1000 rpm
- Maks. moč na 1000 obratih (KM)
- 42 hp
- Maks. moč na 540 obratih (KM)
- 27 hp
Ostalo:
- Maks. statični navor (Nm)
- 1750 Nm
- Oblika profila gredi
- Limona
- Serija
- Standard

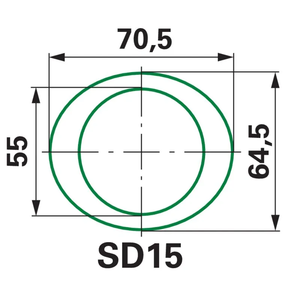

- Tip varovala
- STF15
Reference:
- Walterscheid
- 1800129
