DNP
Ženska spojka M22x1,5 zunanja - DNP UX101AME22L
Šifra SKU: 34812 MPN: UX101AME22L
Specifikacije
- A - Povezava 1 - Korak navoja (mm)
- 1.5 mm
- A - Povezava 1 - Premer navoja
- M22
- A - Povezava 2 - Tip
- Hitra spojka
- Delovni tlak (bar)
- 250 BAR
- ISO standard
- ISO 7241-1-A
Opis izdelka

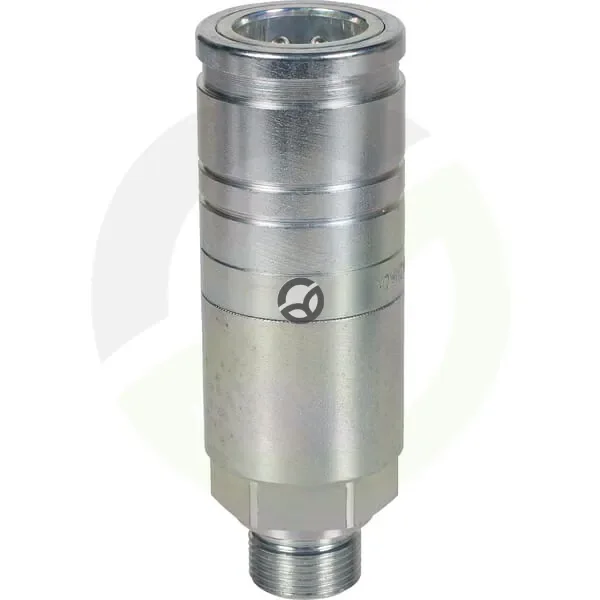

Ženska hidravlična hitra spojka M22x1,5 z zunanjim metričnim navojem je namenjena hitremu priklopu pod pritiskom v hidravličnih sistemih. Izvedba BG 3 je ravna z dvema priključkoma, ohišje je iz jekla z belo pasivacijo, tesnjenje pa iz NBR in PTFE. Spojka ima delovni tlak 250 bar, zunanji premer 38 mm, dolžino 110,3 mm in šestkotnik 32 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 1 - Korak navoja (mm)
- 1.5 mm
- A - Povezava 1 - Premer navoja
- M22
- A - Povezava 2 - Tip
- Hitra spojka
- Delovni tlak (bar)
- 250 BAR
- ISO standard
- ISO 7241-1-A
- Koda velikosti
- BG 3
- l1 - Skupna dolžina (mm)
- 110.3 mm
- L2 - Povezava 1 - dolžina navoja (mm)
- 13 mm
- Material
- Jeklo
- Material tesnila
- Nitrilna guma [NBR], Teflon (PTFE)
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 38 mm
- Povezava 1 - tip
- Hitra spojka
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 32 mm
- Povezava 2 - premer (mm)
- 38 mm
- Površinska obdelava ohišja
- Belo pasivirano
- Zunanji premer (mm)
- 38 mm
Reference:
- Spletna referenca
- UX101AME22L
