Voss
Enakokrak križ 12L - Voss KS12L
Šifra SKU: 24666 MPN: KS12L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 12 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka

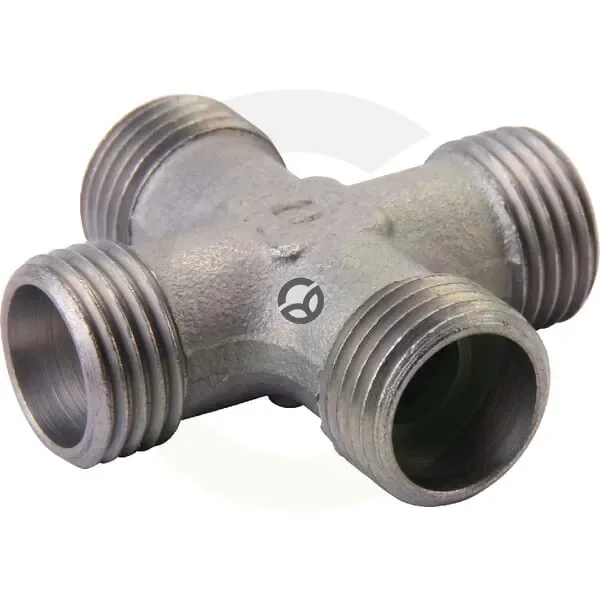

Enakokrak hidravlični križ Voss 12L je štirismerni hidravlični priključek za 12 mm cevi z metričnim navojem M12x1,5. Izvedba z zareznim obročem je namenjena povezovanju in razvejitvi cevovodov v hidravličnih napeljavah. Spojka je dimenzionirana za delovni tlak do 315 bar, ima skupno dolžino 48 mm in ključ 22 mm na glavnih priključkih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 12 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer (mm)
- 12 mm
- Povezava 3 - premer navoja
- M18
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 1.5 mm
- Povezava 4 - premer (mm)
- 12 mm
- Povezava 4 - premer navoja
- M18
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S1 - Višina telesa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- L
- Skupna dolžina (mm)
- 48 mm
- Standard DIN
- DIN 2353, DIN 2401
