Voss

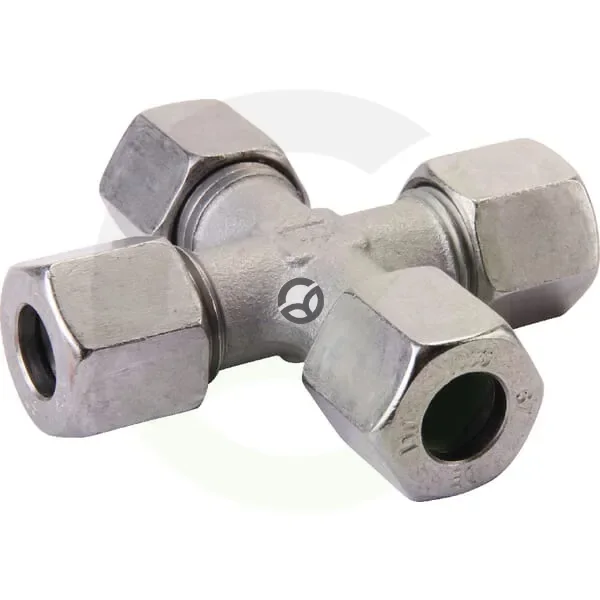

Enakokraki križ 12L - Voss KV12L
Šifra SKU: 24782 MPN: KV12L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 17 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 12 mm
Opis izdelka
Enakokraki križ 12L je hidravlična križna spojka za povezovanje štirih vodov v cevnih sistemih. Ima priključke z rezalnim obročem in metričnim navojem 12 x 1,5, vsi priključki so ženski, notranji premer pa je 12 mm. Kompaktno ohišje meri 17 mm, ključna mera je 22 mm, maks. delovni tlak pa znaša 315 bar. Primeren je za natančne hidravlične povezave, kjer je potreben križni razvod.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 17 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 12 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer (mm)
- 12 mm
- Povezava 3 - premer navoja
- M18
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 1.5 mm
- Povezava 4 - premer (mm)
- 12 mm
- Povezava 4 - premer navoja
- M18
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S1 - Višina telesa (mm)
- 17 mm
- Serija
- 12L
- Standard DIN
- DIN 2353, DIN 2401
