Voss

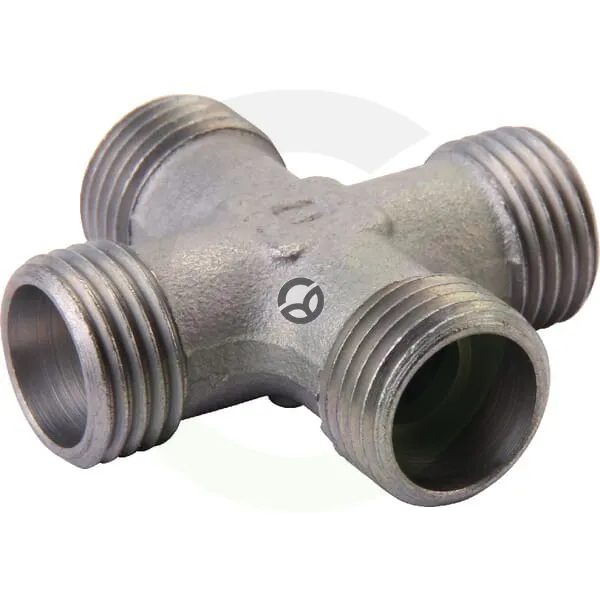

Enakokrak križ 22L - Voss KS22L
Šifra SKU: 24650 MPN: KS22L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 27.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 22 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka
Enakokrak križ za hidravliko je 4-smerno telo spojke za cevne povezave s premerom 22 mm in metrskim navojem, izvedeno z rezalnim obročem. Serija L je primerna za hidravlične cevne razvejitve ali združevanje vodov, kjer je pomembna kompaktna izvedba. Križ ima skupno dolžino 70 mm, višino telesa 27 mm in priključke za ključ 36 mm, največji delovni tlak pa znaša 160 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 27.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 22 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 22 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer (mm)
- 22 mm
- Povezava 3 - premer navoja
- M30
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 2 mm
- Povezava 4 - premer (mm)
- 22 mm
- Povezava 4 - premer navoja
- M30
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 36 mm
- S1 - Višina telesa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- L
- Skupna dolžina (mm)
- 70 mm
- Standard DIN
- DIN 2353, DIN 2401
