Voss

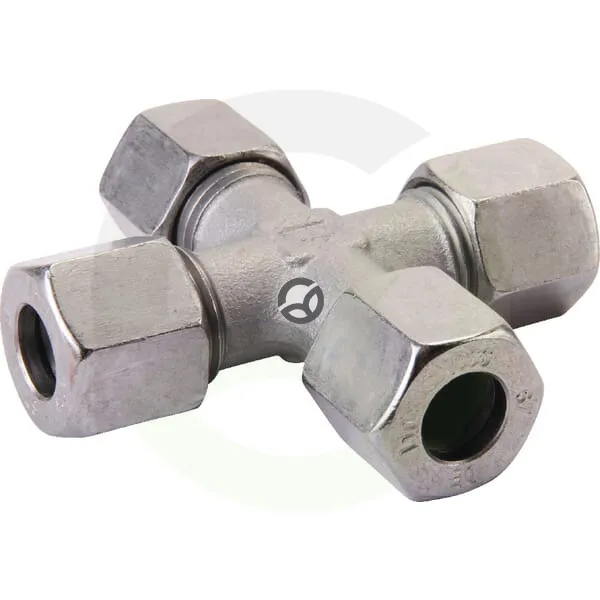

Enakokraki križ 22L - Voss KV22L
Šifra SKU: 24696 MPN: KV22L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 27.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 22 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka
Enakokraki križ je hidravlični spojni element s štirimi priključki, namenjen povezovanju cevi ali cevi v križni izvedbi. Ima 22 mm priključke z metričnim navojem in rezalnim obročem, vsi priključki so ženski. Telo je visoko 27 mm, velikost ključa je 36 mm, maksimalni delovni tlak pa 160 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 27.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 22 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 22 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer (mm)
- 22 mm
- Povezava 3 - premer navoja
- M30
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 2 mm
- Povezava 4 - premer (mm)
- 22 mm
- Povezava 4 - premer navoja
- M30
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- S1 - Povezava 1 - velikost ključa (mm)
- 36 mm
- S1 - Višina telesa (mm)
- 27 mm
- Standard DIN
- DIN 2353, DIN 2401
