Voss

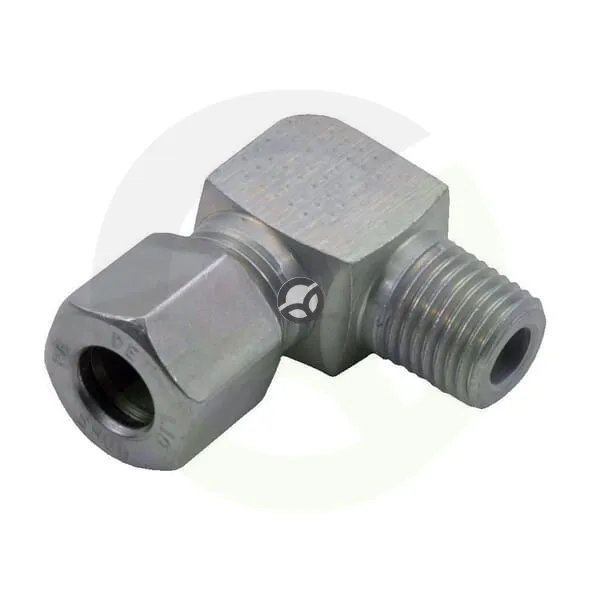

Kolenska spojka 12L M16 - Voss WEV12LM16
Šifra SKU: 37257 MPN: WEV12LM16
Specifikacije
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 20 mm
- Maks. delovni pritisk (bar)
- 250 BAR
Opis izdelka
Kolenska hidravlična spojka 90° Voss serije L je namenjena hidravličnim povezavam s cevjo premera 12 mm in metričnim navojem M16 x 1,5. Kompaktna kotna izvedba z višino ohišja 19 mm in ključem 22 mm omogoča priklop v omejenem prostoru, kjer je treba vod preusmeriti pod pravim kotom. Primerna je za delovni tlak do 250 bar.
Prikaži vse →
Tehnične specifikacije
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 20 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 19 mm
