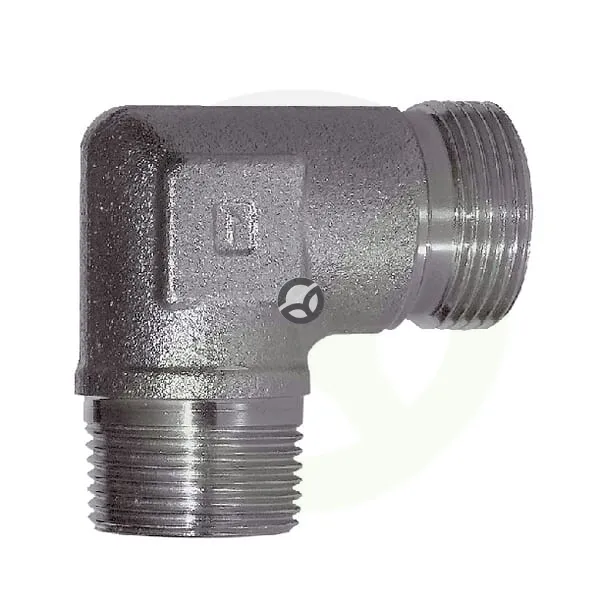

Kotni vijačni priključek - Voss WES12LM16
Šifra SKU: 37214 MPN: WES12LM16

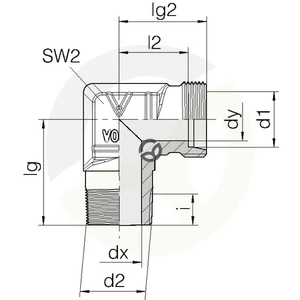

Specifikacije
- d2 - Povezava 1 - premer (mm)
- 12 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 17 mm
- L3 - Povezava 1 - razdalja od sredine do konca (mm)
- 20 mm
Opis izdelka
Kotni vijačni priključek je hidravlična 90° spojka za usmerjanje cevi pod kotom v omejenem prostoru. Primeren je za cev premera 12 mm, ima metrični ženski navoj M12x1,5 na eni strani in metrični moški navoj s korakom 1,5 mm na drugi. Spada v serijo L, višina ohišja je 19 mm, največji delovni tlak pa 315 bar.
Prikaži vse →
Tehnične specifikacije
- d2 - Povezava 1 - premer (mm)
- 12 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 17 mm
- L3 - Povezava 1 - razdalja od sredine do konca (mm)
- 20 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 19 mm
