Voss

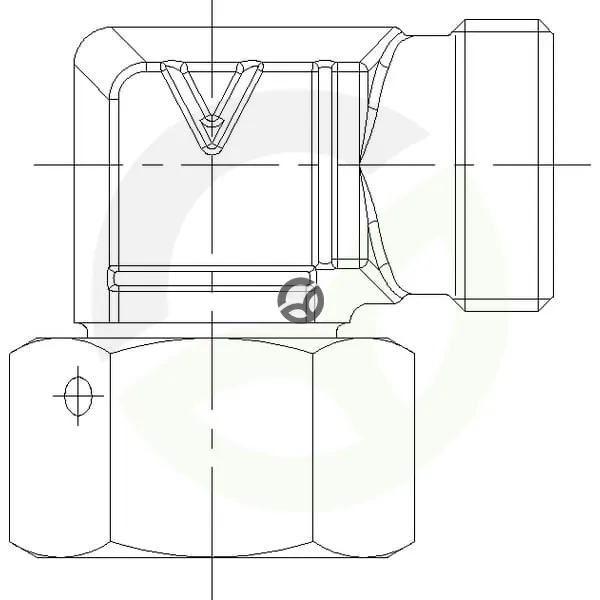

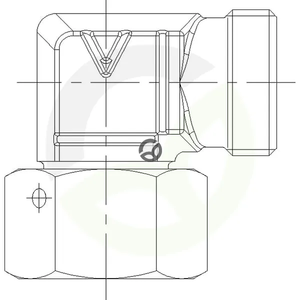

Kolenska spojka vrtljiva 90° M18x1,5 12L - Voss EWSD12L
Šifra SKU: 19638 MPN: EWSD12L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 17 mm

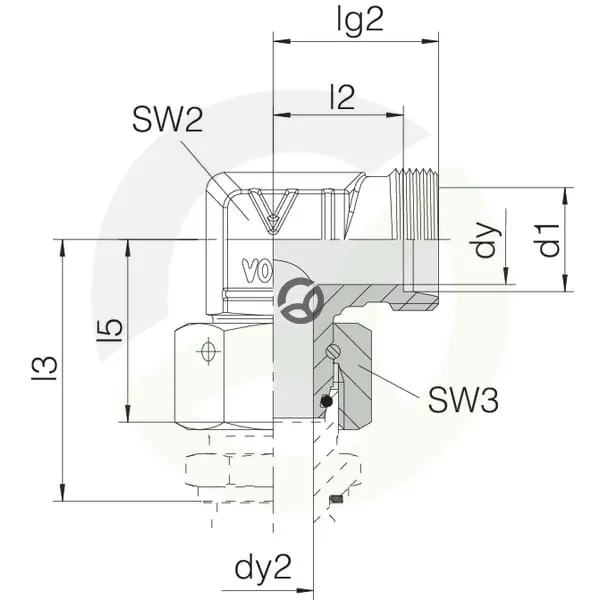

- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 29.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Maks. delovni pritisk (bar)
- 400 BAR
Opis izdelka

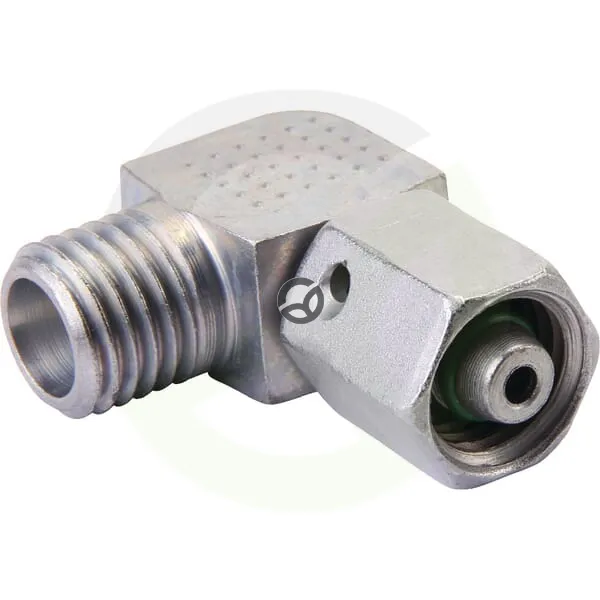

Kolenska spojka 90° za hidravliko je namenjena povezovanju cevi in priključkov pod pravim kotom. Ima vrtljivo matico z metričnim navojem M18x1,5 ter priključek 12L za cev premera 12 mm. Izvedba z rezalnim obročem in tesnilom iz Vitona je primerna za zanesljive hidravlične povezave, maksimalni delovni tlak pa znaša 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 17 mm
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 29.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material stranskega tesnila cevi
- Viton
- Notranji premer (mm)
- 10 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Povezava 1 - tip
- Vrtljiva matica
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 22 mm
- Premer cevi (mm)
- 12 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 17 mm
- Serija
- 12L
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- EWSD12L
