Nastavljiv čep (vnaprej sestavljen) 12L - Voss EWVD12L
Šifra SKU: 19629 MPN: EWVD12L
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec z vrtljivo matico
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 17 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17 mm
- L2 - Razdalja priključkov (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 315 BAR
Opis izdelka

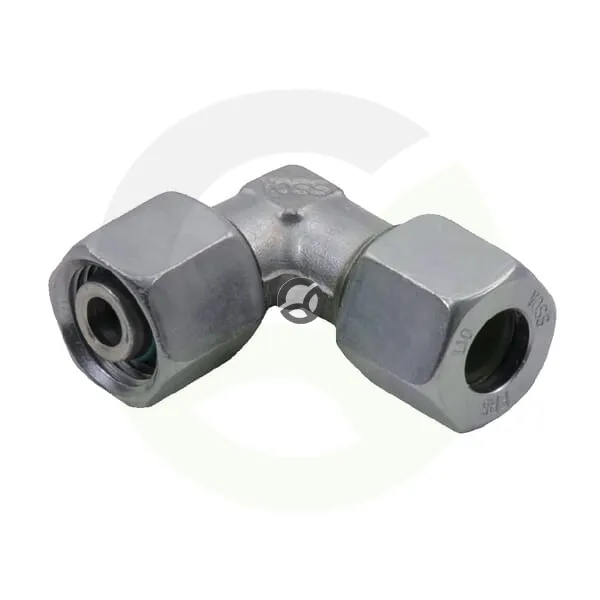

Nastavljiv čep Voss 12L je vnaprej sestavljen hidravlični kolenasti priključek za cev s premerom 12 mm. Na eni strani ima moški metrični navoj M12x1,5 z rezalnim obročem, na drugi strani pa ženski metrični priključek M12x1,5 z O-obročnim stožcem in vrtljivo matico. Tesnilo je iz NBR, delovni tlak pa je do 315 bar. Primeren je za kompaktne 90° hidravlične povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec z vrtljivo matico
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 17 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17 mm
- L2 - Razdalja priključkov (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč z navojem
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 19 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- L
- Standard DIN
- DIN 2401
