Voss
Kolenska spojka vrtljiva 90° M20x1,5 12S - Voss EWSD12S
Šifra SKU: 19612 MPN: EWSD12S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 21.5 mm

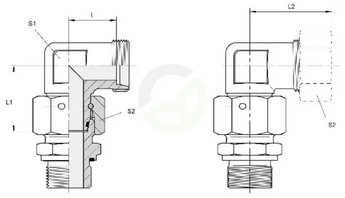

- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 31 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 21.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
Opis izdelka
Vrtljiva kolenska spojka 90° je hidravlični priključek za cev s premerom 12 mm in notranjim premerom 8 mm. Ima metrični navoj M20x1,5, priključek 12S s stiskalnim oziroma rezalnim obročem ter vrtljivo matico. Primerna je za izvedbe, kjer je potreben prelom smeri za 90° in zanesljiv priklop pri delovnem tlaku do 630 bar. Tesnilo iz Vitona dodatno podpira uporabo v hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 21.5 mm
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 31 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 21.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Material stranskega tesnila cevi
- Viton
- Notranji premer (mm)
- 8 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M20
- Povezava 1 - razdalja od sredine do konca (mm)
- 38 mm
- Povezava 1 - tip
- Vrtljiva matica
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M20
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 24 mm
- Premer cevi (mm)
- 12 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 17 mm
- Serija
- 12S
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- EWSD12S
