Voss
Prilagodljivi čep (vnaprej sestavljen) 12S - Voss EWVD12S
Šifra SKU: 19712 MPN: EWVD12S
Specifikacije

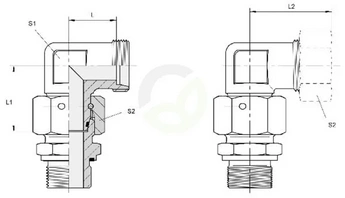

- A - Povezava 2 - Tip
- O-obroč stožec z vrtljivo matico
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 21.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 31 mm
- L2 - Razdalja priključkov (mm)
- 38 mm
- Maks. delovni pritisk (bar)
- 630 BAR
Opis izdelka

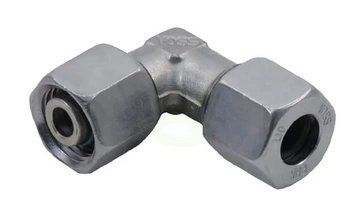

Hidravlični kolenski priključek 90° Voss 12S je vnaprej sestavljen element za hidravlične cevne povezave s premerom 12 mm. Na eni strani ima metrični navoj z rezalnim obročem, na drugi pa O-obroč stožec z vrtljivo matico, kar omogoča zanesljivo sestavo v hidravličnih sistemih. Tesnilo iz NBR in delovni tlak do 630 bar sta primerna za zahtevnejše tlačne povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec z vrtljivo matico
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 21.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 31 mm
- L2 - Razdalja priključkov (mm)
- 38 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M20
- Povezava 1 - tip
- Rezalni obroč z navojem
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M20
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 24 mm
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 17 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 24 mm
- Serija
- 12S
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- EWVD12S
