Voss
Kotna votla spojka - Voss RSWS22LM26
Šifra SKU: 30480 MPN: RSWS22LM26
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 34.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
Opis izdelka

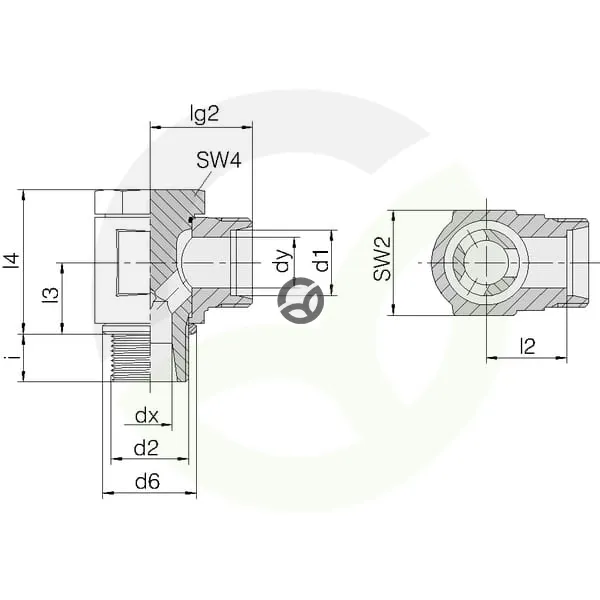

Kotni votla spojka je 90° hidravlični priključek za povezovanje cevi v prostoru z omejenim dostopom. Namenjena je cevi premera 22 mm in ima metrični navoj: na eni strani votli vijak z navojem 1,5 mm in dolžino 16 mm, na drugi strani pa priključek z rezalnim obročem in navojem 2 mm. Serija L ima kovinsko tesnilo in delovni tlak do 250 bar, zato je primerna za zanesljivo vijačno spajanje hidravličnih vodov.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 34.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Kovina
- Notranji premer (mm)
- 15 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - tip
- Votli vijak
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - dolžina (mm)
- 48 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 22 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 31 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S3 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
