Voss
Votla spojka 22L M26 - Voss RSWV22LM26
Šifra SKU: 30780 MPN: RSWV22LM26
Specifikacije
- A - Povezava 2 - Tip
- Votlo
- D - Povezava 1 - velikost ključa (mm)
- 32 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 42.5 mm
Opis izdelka

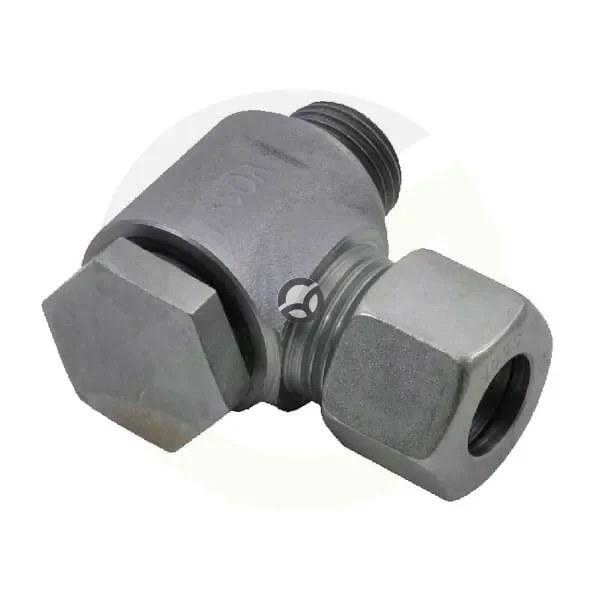

Votla spojka oziroma hidravlično koleno Voss serije 22L je kotni priključek za hidravlične cevi. Na prvi strani ima priključek z rezalnim obročem za cev premera 22 mm, na drugi strani pa moški metrični navoj M26 x 1,5. Izvedba s kotom 90° in kovinskim tesnilom je namenjena povezovanju v hidravličnih sistemih do delovnega tlaka 250 bar, kjer je pomembna kompaktna kotna vgradnja.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Votlo
- D - Povezava 1 - velikost ključa (mm)
- 32 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 42.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- L3 - Dolžina (mm)
- 55.5 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Kovina
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M26
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 22 mm
- S3 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- 22L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
