Voss
Nastavljiv moški čep 16S - Voss ETSD16S
Šifra SKU: 19611 MPN: ETSD16S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2 mm
- Dolžina (mm)
- 66 mm

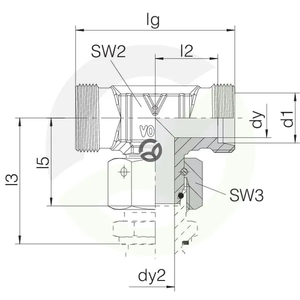

- L - Povezava 3 - razdalja od sredine do konca (mm)
- 24.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 43 mm
Opis izdelka

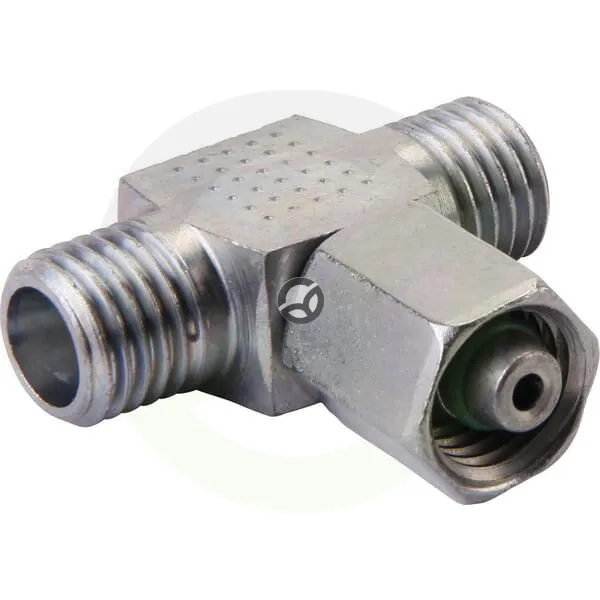

Nastavljiv moški čep Voss 16S je hidravlični T-priključek s tremi priključki za hidravlične cevne povezave. Namenjen je cevi premera 16 mm in ima metrični navoj s korakom 1,5 mm. Izvedba serije S vključuje moška priključka ter vrtljivo matico, tesnilo pa je iz NBR. Zaradi kompaktnih mer in delovnega tlaka do 630 bar je primeren za zahtevnejše hidravlične sklope.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2 mm
- Dolžina (mm)
- 66 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 24.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 43 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 36.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 11 mm
- Notranji premer tesnilnega obroča (mm)
- 14 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M24
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 24 mm
- Povezava 3 - dolžina (mm)
- 55 mm
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer navoja
- M24
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 16 mm
- S1 - Višina telesa (mm)
- 24 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 30 mm
- Serija
- S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
