Voss
Nastavljiv moški čep 16S - Voss ETVD16S
Šifra SKU: 19754 MPN: ETVD16S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Debelina tesnilnega obroča (mm)
- 2 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 24.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 43 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 36.5 mm
Opis izdelka

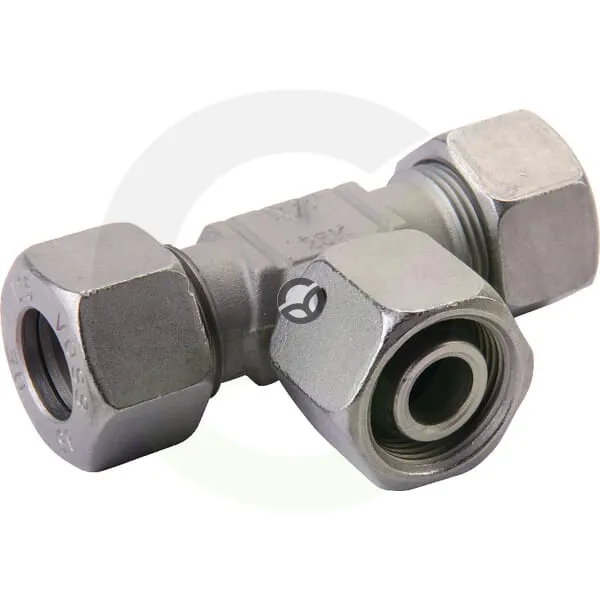

Nastavljivi moški hidravlični T-priključek serije 16S je namenjen razvodu in povezovanju 16 mm cevi v hidravličnem sistemu. Gre za T-komad s tremi priključki z rezalnim obročem, pri čemer sta priključka na straneh moška, sredinski pa ženski. Telo je visoko 24 mm, ključna mera pri prvi povezavi je 30 mm, tesnilo iz NBR pa podpira delovni tlak do 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Debelina tesnilnega obroča (mm)
- 2 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 24.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 43 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 36.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer tesnilnega obroča (mm)
- 14 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - premer (mm)
- 16 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - premer (mm)
- 16 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 3 - premer (mm)
- 16 mm
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Moški
- Premer cevi (mm)
- 16 mm
- S1 - Višina telesa (mm)
- 24 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 30 mm
- Serija
- 16S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
