Voss

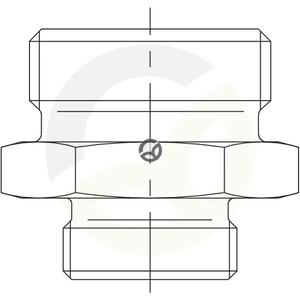

Ravni adapter (brez M/R) 10L 6L - Voss GS106L
Šifra SKU: 21598 MPN: GS106L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M12
- d2 - Povezava 1 - premer navoja
- M16
- L - Skupna dolžina (mm)
- 41.5 mm
- L2 - Razdalja priključkov (mm)
- 12 mm
Opis izdelka
Ravni hidravlični adapter Voss je spojka z zareznim obročem za povezavo hidravličnih cevi oziroma cevnih priključkov serije 10L in 6L. Ima metrični navoj na obeh priključkih, premer 10 mm na prvi in 6 mm na drugi strani, skupna dolžina pa je 41,5 mm. Izvedba je primerna za visokotlačne hidravlične povezave do 500 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M12
- d2 - Povezava 1 - premer navoja
- M16
- L - Skupna dolžina (mm)
- 41.5 mm
- L2 - Razdalja priključkov (mm)
- 12 mm
- lg - Dolžina (mm)
- 41.5 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 6 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 14 mm
- Serija
- 10L 6L
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 17 mm
Reference:
- Spletna referenca
- GS106L
