Voss
Spojka 10L 6L - Voss GV106L
Šifra SKU: 22084 MPN: GV106L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 41.5 mm
- L1 - Razdalja priključkov (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Oblika
- Ravna - 2 priključka
Opis izdelka

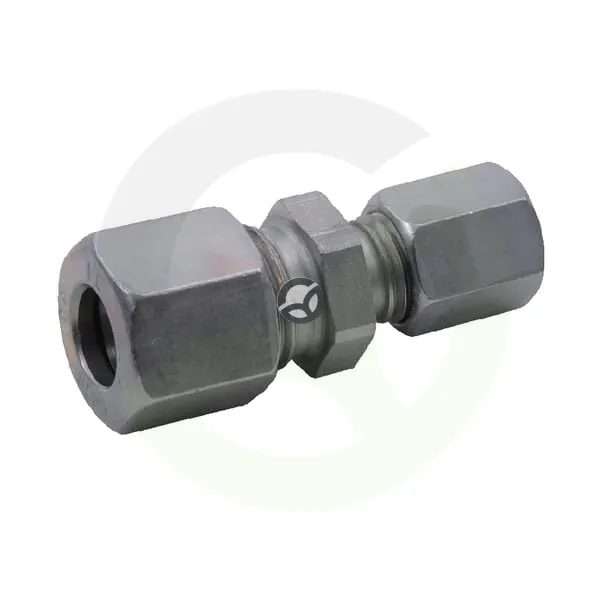

Ravna hidravlična spojka z rezalnim obročem Voss serije 10L 6L je namenjena povezavi cevi premera 10 mm in 6 mm. Oba priključka imata metrični navoj s korakom 1,5 mm, priključka sta moška, za montažo pa sta predvideni velikosti ključa 17, 14 in 19 mm. Skupna dolžina je 41,5 mm, maksimalni delovni tlak pa 500 bar. Izdelek je primeren za hidravlične cevne povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 41.5 mm
- L1 - Razdalja priključkov (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - premer navoja
- M12
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 14 mm
- Serija
- 10L 6L
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- GV106L
