Voss

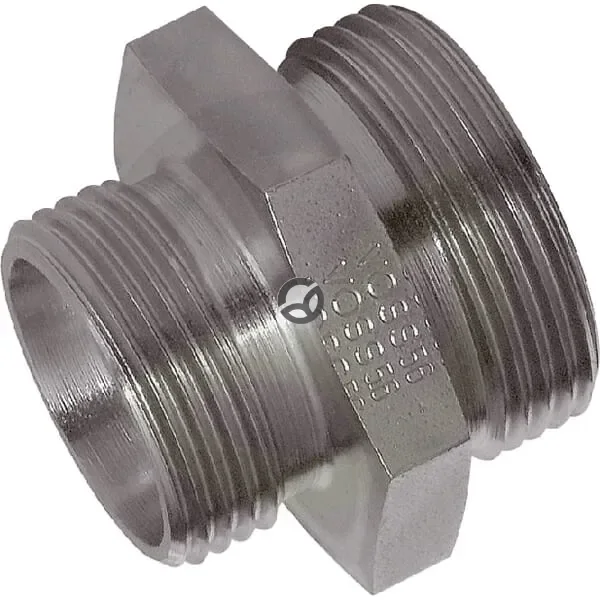

Ravni adapter (brez M/R) 15L 10L - Voss GS1510L
Šifra SKU: 21628 MPN: GS1510L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M16
- d2 - Povezava 1 - premer navoja
- M22
- L - Skupna dolžina (mm)
- 45 mm
- L2 - Razdalja priključkov (mm)
- 15 mm
Opis izdelka
Ravni adapter za hidravlične cevne priključke z zareznim obročem povezuje serijo 15L 10L in ima metrični navoj 1,5 mm na obeh straneh. Izvedba je moški/moški, premer cevi je 15 mm oziroma 10 mm, skupna dolžina pa 45 mm. Primeren je za hidravlične sisteme z delovnim tlakom do 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M16
- d2 - Povezava 1 - premer navoja
- M22
- L - Skupna dolžina (mm)
- 45 mm
- L2 - Razdalja priključkov (mm)
- 15 mm
- lg - Dolžina (mm)
- 29 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost hex (mm)
- 19 mm
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 27 mm
- Serija
- 15L 10L
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 24 mm
Reference:
- Spletna referenca
- GS1510L
