Voss
Spojka 15L 10L - Voss GV1510L
Šifra SKU: 22181 MPN: GV1510L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 45 mm
- L1 - Razdalja priključkov (mm)
- 15 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
Opis izdelka

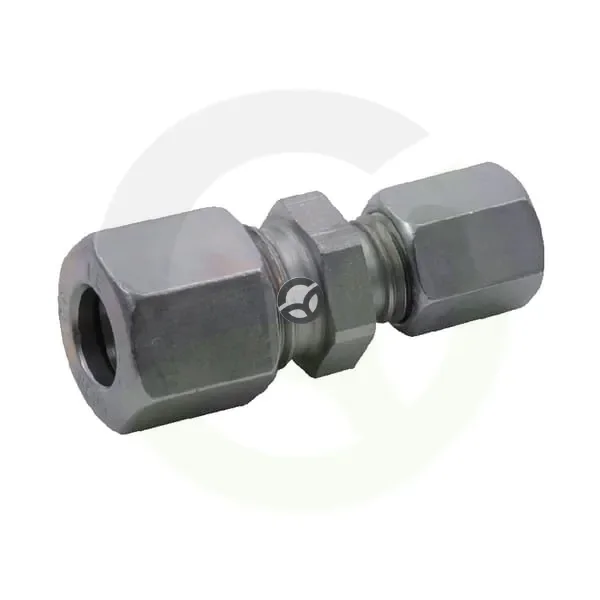

Ravna hidravlična spojka z rezalnim obročem Voss serije 15L/10L je namenjena povezovanju hidravličnih cevi premera 10 in 15 mm. Gre za moški priključek z metričnim navojem na obeh straneh, primeren za vijačne povezave v hidravličnih sistemih. Spojka je zasnovana za delovni tlak do 400 bar, skupna dolžina pa znaša 45 mm. Zaradi kompaktne izvedbe in standardnih ključnih mer 24, 27 in 19 mm je montaža enostavnejša.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 45 mm
- L1 - Razdalja priključkov (mm)
- 15 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 15 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 19 mm
- Serija
- 15L 10L
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- GV1510L
