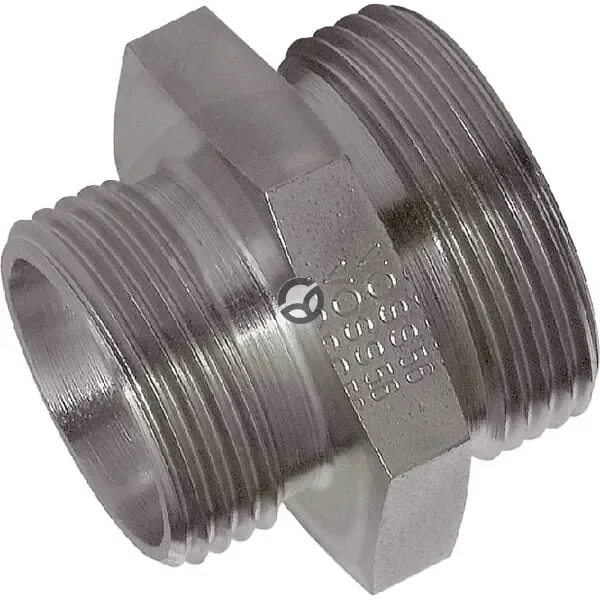

Ravni adapter (brez M/R) 6LL 4LL - Voss GS64LL
Šifra SKU: 21625 MPN: GS64LL
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M8
- d2 - Povezava 1 - premer navoja
- M10
- L - Skupna dolžina (mm)
- 31.5 mm
- L2 - Razdalja priključkov (mm)
- 10.5 mm
Opis izdelka
Ravni hidravlični adapter Voss s priključkom z rezalnim obročem je namenjen povezovanju hidravličnih cevi v seriji 6LL/4LL. Primeren je za cev premera 6 mm in 4 mm, z metričnim navojem 1 mm. Telo je ravne izvedbe z dvema priključkoma, skupna dolžina pa znaša 31,5 mm. Maksimalni delovni tlak je 100 bar, zato je primeren za kompaktne hidravlične povezave v manjših in srednjih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 2 - premer navoja
- M8
- d2 - Povezava 1 - premer navoja
- M10
- L - Skupna dolžina (mm)
- 31.5 mm
- L2 - Razdalja priključkov (mm)
- 10.5 mm
- lg - Dolžina (mm)
- 20 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 3 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1 mm
- Povezava 2 - premer (mm)
- 4 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost hex (mm)
- 10 mm
- Premer cevi (mm)
- 4 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 12 mm
- Serija
- 6LL 4LL
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 11 mm
