Voss
Spojka 6LL 4LL - Voss GV64LL
Šifra SKU: 22062 MPN: GV64LL
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 31.5 mm
- L1 - Razdalja priključkov (mm)
- 10.5 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Oblika
- Ravna - 2 priključka

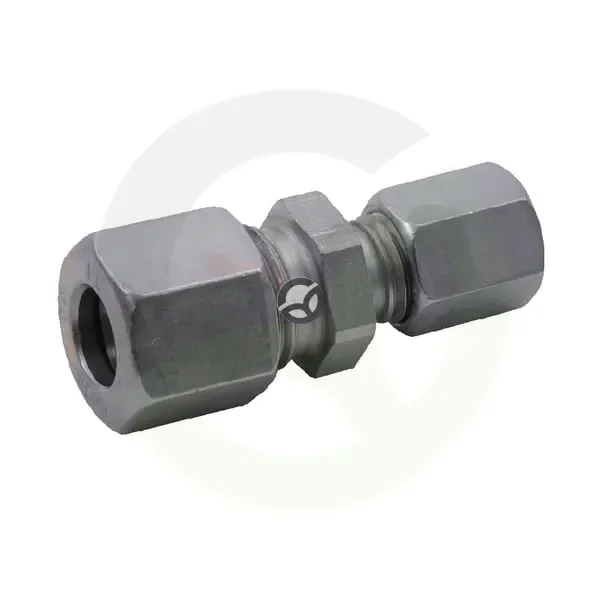

Opis izdelka
Ravna hidravlična spojka z rezalnim obročem je namenjena povezovanju cevi v hidravličnih sistemih. Gre za izvedbo serije 6LL 4LL z metričnim navojem na obeh priključkih ter priključkoma za cevi premera 4 mm in 6 mm. Skupna dolžina je 31,5 mm, razdalja med priključkoma 10,5 mm, za montažo pa so predvidene velikosti ključa 10, 11 in 12 mm. Primerna je za delovni tlak do 100 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 31.5 mm
- L1 - Razdalja priključkov (mm)
- 10.5 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - premer (mm)
- 4 mm
- Povezava 1 - premer navoja
- M8
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1 mm
- Povezava 2 - premer (mm)
- 6 mm
- Povezava 2 - premer navoja
- M10
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 4 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 11 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 12 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 10 mm
- Serija
- 6LL 4LL
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- GV64LL
