Voss
Spojka 10L 1/4NPT - Voss GES10L14NPT
Šifra SKU: 21237 MPN: GES10L14NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 31.1 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.2 mm
- Maks. delovni pritisk (bar)
- 315 BAR
Opis izdelka

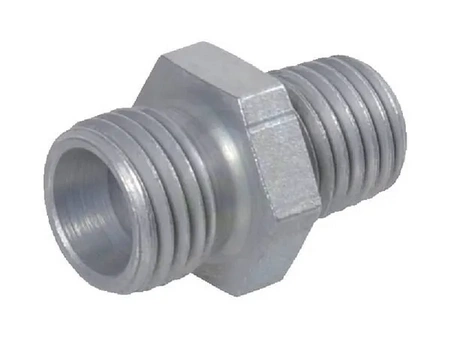

Ravna hidravlična spojka Voss serije L je namenjena povezavi 10 mm cevi z rezalnim obročem in zunanjim navojem 1/4 NPT. Izvedba je ravna, z dolžino 31,1 mm in delovnim tlakom do 315 bar. Na priključkih sta predvideni velikosti ključa 19 in 17 mm, zato je montaža pregledna in primerna za hidravlične cevne povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 31.1 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.2 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- Serija
- L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
