Voss

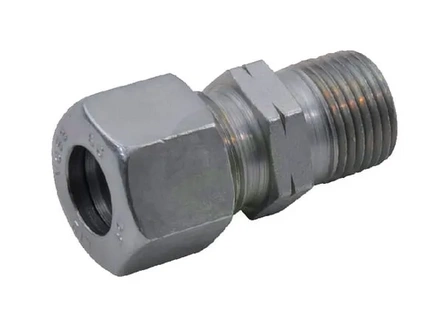

Spojka 10L 1/4NPT - Voss GEV10L14NPT
Šifra SKU: 21756 MPN: GEV10L14NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 14 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 29 mm
Opis izdelka
Ravna hidravlična spojka za cev s premerom 10 mm združuje priključek z zareznim obročem in moški navoj 1/4 NPT. Spada v serijo 10L in je namenjena hidravličnim povezavam, kjer je pomembna zanesljiva izvedba pri delovnem tlaku do 315 bar. Na strani z rezalnim obročem ima metrični navoj, za privijanje pa sta predvideni velikosti ključa 17 in 19 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 14 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 29 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
