Voss
Spojka 10L 3/4UNF - Voss GES10L34UNF
Šifra SKU: 21408 MPN: GES10L34UNF

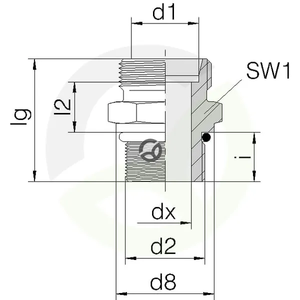

Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 31 mm
- K - Povezava 1 - dolžina navoja (mm)
- 11 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28 mm
Opis izdelka

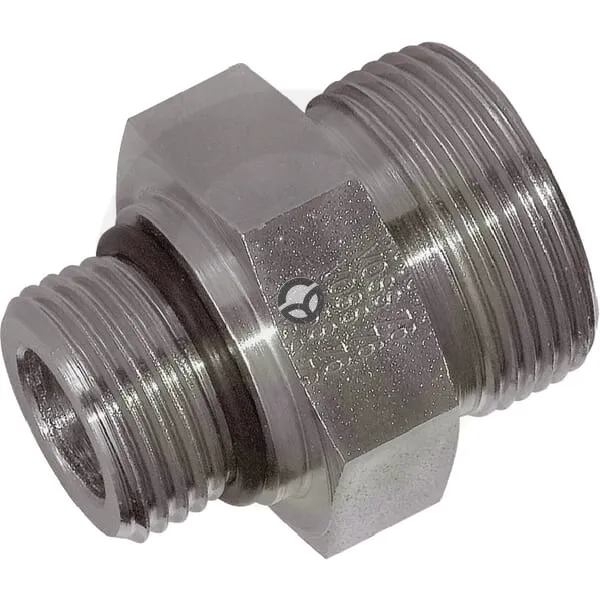

Spojka je ravni hidravlični priključek serije L za cev s premerom 10 mm in priklop z rezalnim obročem na eni strani ter tesnilnim obročem na drugi. Ima navoj 3/4 UNF, dolžino 31 mm, ključne mere 24 in 19 mm ter največji delovni tlak 400 bar. Tesnilo iz NBR pomaga pri zanesljivem tesnjenju v hidravličnih vodih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 31 mm
- K - Povezava 1 - dolžina navoja (mm)
- 11 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 8 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (mm)
- 23 mm
- Povezava 2 - navoji na colo
- 16
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- SAE standard
- SAE 514
- Serija
- L
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
