Voss

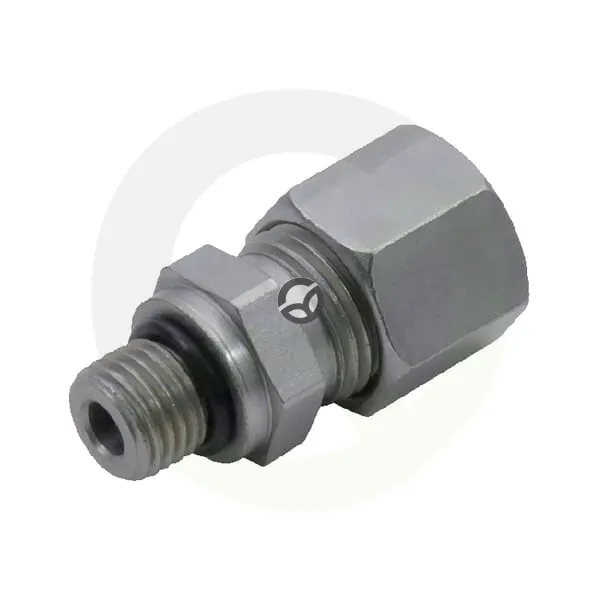

Spojka 10L 3/4UNF - Voss GEV10L34UNF
Šifra SKU: 21702 MPN: GEV10L34UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 11 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28 mm
- Maks. delovni pritisk (bar)
- 400 BAR
Opis izdelka
Ravna hidravlična spojka Voss 10L 3/4 UNF je priključni element za 10 mm cev v hidravličnih sistemih. Na eni strani ima povezavo z rezalnim obročem, na drugi tesnilni obroč, zato omogoča zanesljivo sestavo cevnih priklopov. Tesnilo iz NBR in največji delovni tlak 400 bar sta primerna za zahtevnejše hidravlične aplikacije. Izdelek je namenjen tudi kot cevna spojka oziroma hidravlični priključek za natančno povezovanje komponent.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 11 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - navoji na colo
- 16
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- SAE standard
- SAE 514
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
