Voss
Spojka 10L 7/16UNF - Voss GES10L716UNF
Šifra SKU: 21278 MPN: GES10L716UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Debelina tesnilnega obroča (mm)
- 1.83 mm
- Dolžina (mm)
- 28 mm
- K - Povezava 1 - dolžina navoja (mm)
- 9.2 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 12 mm
Opis izdelka

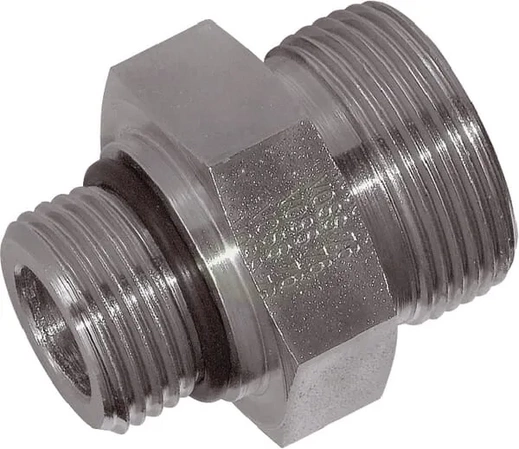

Ravna hidravlična spojka z zareznim obročem je namenjena povezovanju cevnih vodov v hidravličnih sistemih. Izvedba 10L s priključkom 7/16 UNF in priklopom za 10 mm cev omogoča natančno in kompaktno vgradnjo. Tesnilo iz NBR ter nazivni delovni tlak do 500 bar zagotavljata zanesljivo uporabo pri visokotlačnih hidravličnih povezavah.
Prikaži vse →

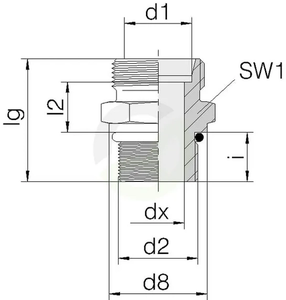

Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Debelina tesnilnega obroča (mm)
- 1.83 mm
- Dolžina (mm)
- 28 mm
- K - Povezava 1 - dolžina navoja (mm)
- 9.2 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 12 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 27 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 5 mm
- Notranji premer tesnilnega obroča (mm)
- 8.92 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (mm)
- 15.8 mm
- Povezava 2 - navoji na colo
- 20
- Povezava 2 - premer (cola)
- 7/16 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- SAE standard
- SAE 514
- Serija
- L
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
