Voss

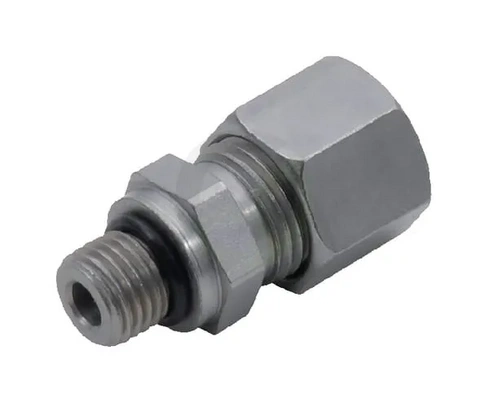

Spojka 10L 7/16UNF - Voss GEV10L716UNF
Šifra SKU: 21738 MPN: GEV10L716UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 9.2 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 12 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 27 mm
- Maks. delovni pritisk (bar)
- 500 BAR
Opis izdelka
Hidravlična ravna spojka Voss serije 10L je namenjena povezavi 10 mm cevi z navojnim priključkom 7/16 UNF. Na prvi strani ima priključek z rezalnim obročem za cev premera 10 mm in navojem koraka 1,5 mm, na drugi strani pa moški priključek s tesnilnim obročem. Spojka ima tesnilo iz NBR in je primerna za delovni tlak do 500 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 9.2 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 12 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 27 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - navoji na colo
- 20
- Povezava 2 - premer (cola)
- 7/16 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- SAE standard
- SAE 514
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
