Spojka 10L M12 - Voss GES10LM12
Šifra SKU: 21532 MPN: GES10LM12
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M16
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 30 mm
Opis izdelka

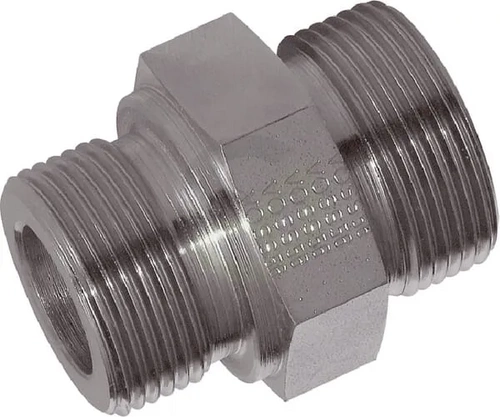

Ravna hidravlična spojka z rezalnim obročem je namenjena povezavi cevi premera 10 mm z metričnim navojem M12x1,5. Na eni strani ima priključek z rezalnim obročem, na drugi moški metrični navoj, zato je primerna za vijačne hidravlične povezave. Spojka iz serije 10L je dolga 30 mm, ima ključa 17 in 19 mm ter največji delovni tlak 400 bar. Pogosto jo kupci iščejo tudi kot hidravlični priključek ali cevno spojko.
Prikaži vse →

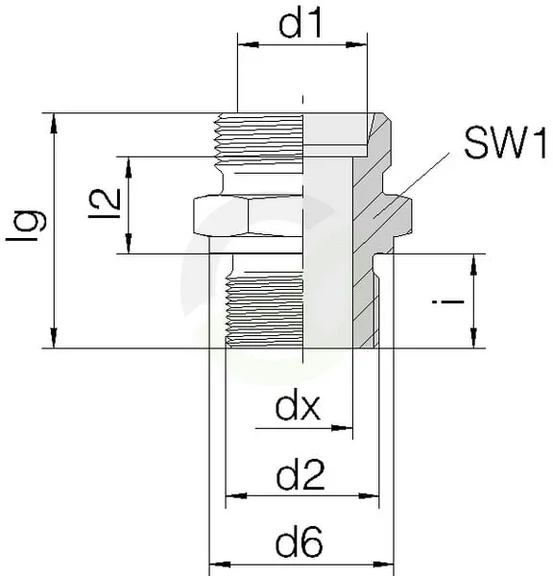

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M16
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 30 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 11 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 26 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 17 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
