Voss

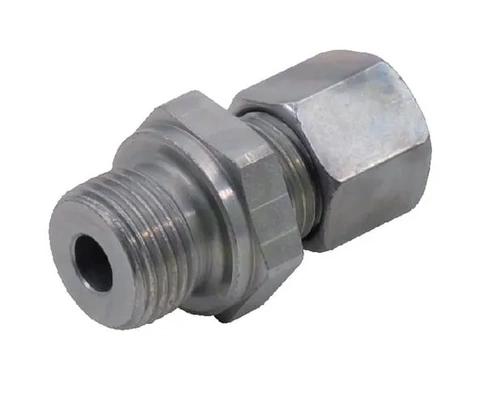

Spojka 10L M12 - Voss GEV10LM12
Šifra SKU: 21775 MPN: GEV10LM12
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 11 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 26 mm
Opis izdelka
Ravna hidravlična spojka z rezalnim obročem je namenjena priključitvi cevi premera 10 mm na navoj M12x1,5. Izvedba serije 10L ima moški priključek na obeh straneh in je primerna za hidravlične sisteme z delovnim tlakom do 400 bar. Za montažo sta navedeni velikosti ključa 17 in 19 mm, kar olajša privijanje pri vijačnih spojih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 11 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 26 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
