Voss

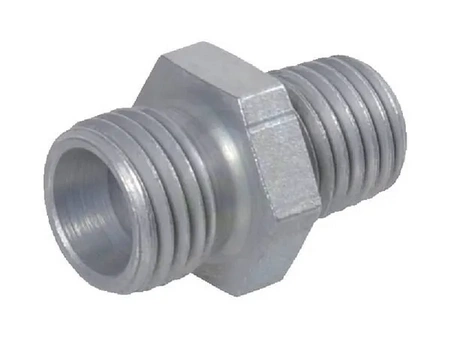

Spojka 10S 1/4NPT - Voss GES10S14NPT
Šifra SKU: 21426 MPN: GES10S14NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 35.1 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.2 mm
- Maks. delovni pritisk (bar)
- 630 BAR
Opis izdelka
Ravna hidravlična spojka z zareznim obročem je namenjena povezavi cevi s premerom 10 mm in ima priključek z navojem 1/4 NPT. Spada v serijo S, ima moški priključek na obeh straneh ter največji delovni tlak 630 bar. Zaradi ravne izvedbe je primerna za zanesljive hidravlične priklope, kjer sta pomembna natančen navoj in visoka tlačna odpornost.
Prikaži vse →

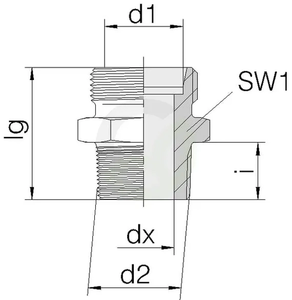

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 35.1 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.2 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
