Voss

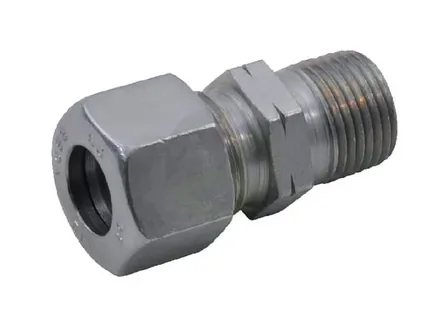

Spojka 10S 1/4NPT - Voss GEV10S14NPT
Šifra SKU: 21698 MPN: GEV10S14NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 33.5 mm
Opis izdelka
Ravna hidravlična spojka z rezalnim obročem serije 10S je namenjena povezavi cevi premera 10 mm z navojnim priključkom 1/4 NPT. Na strani cevi ima moški priključek z metričnim navojem koraka 1,5 mm in ključem 19 mm, na drugi strani pa moški navoj s ključem 22 mm. Primerna je za zanesljive hidravlične cevne povezave pri delovnem tlaku do 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 33.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- 10S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
