Voss
Spojka 15L 1/2NPT - Voss GES15L12NPT
Šifra SKU: 21323 MPN: GES15L12NPT

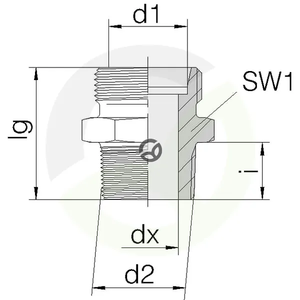

Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 37.8 mm
- K - Povezava 1 - dolžina navoja (mm)
- 13.6 mm
- Maks. delovni pritisk (bar)
- 315 BAR
Opis izdelka

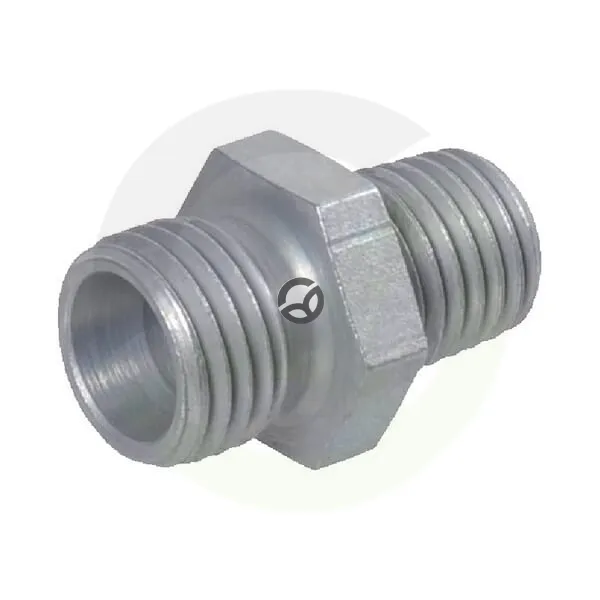

Ravna hidravlična spojka Voss serije L je priključek z rezalnim obročem in moškim navojem 1/2 NPT za cevni priklop 15L. Izvedba z dvema ravnima priključkoma je namenjena povezovanju hidravličnih vodov pri delovnem tlaku do 315 bar. Spojka je dolga 37,8 mm, za montažo pa sta navedeni velikosti ključa 27 in 24 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 37.8 mm
- K - Povezava 1 - dolžina navoja (mm)
- 13.6 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 15 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 1/2 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 14 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 24 mm
- Serija
- L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
