Voss

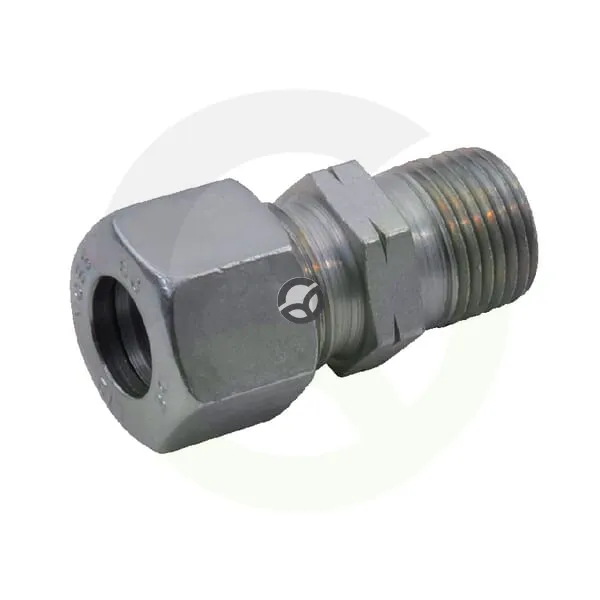

Spojka 15L 1/2NPT - Voss GEV15L12NPT
Šifra SKU: 21690 MPN: GEV15L12NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 19.8 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 32.5 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 15L je namenjena povezovanju hidravličnih cevi premera 15 mm. Na eni strani ima priključek z rezalnim obročem in metričnim navojem, na drugi pa moški navoj 1/2 NPT. Izvedba z dvema ravnima priključkoma je primerna za vijačno povezavo v hidravličnih sistemih, kjer je pomemben delovni tlak do 315 bar in natančna izbira priključka glede na obstoječe navoje.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 19.8 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 32.5 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 15 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 1/2 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 15 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 27 mm
- Serija
- 15L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
